SMA Solar Technology AG 12 Localización de fallos
Instrucciones de instalación STP8-17TL-IA-es-31 89
12.2 Comprobación de la existencia de un fallo a tierra en el
generador fotovoltaico
Si el inversor indica los números de evento “3501”, “3601” o “3701”, probablemente haya un fallo
a tierra en el generador fotovoltaico.
Compruebe si se ha producido un fallo a tierra en los strings según se describe a continuación:
1. Desconecte el inversor (consulte el capítulo 9 “Desconexión del inversor de la tensión”,
página 63).

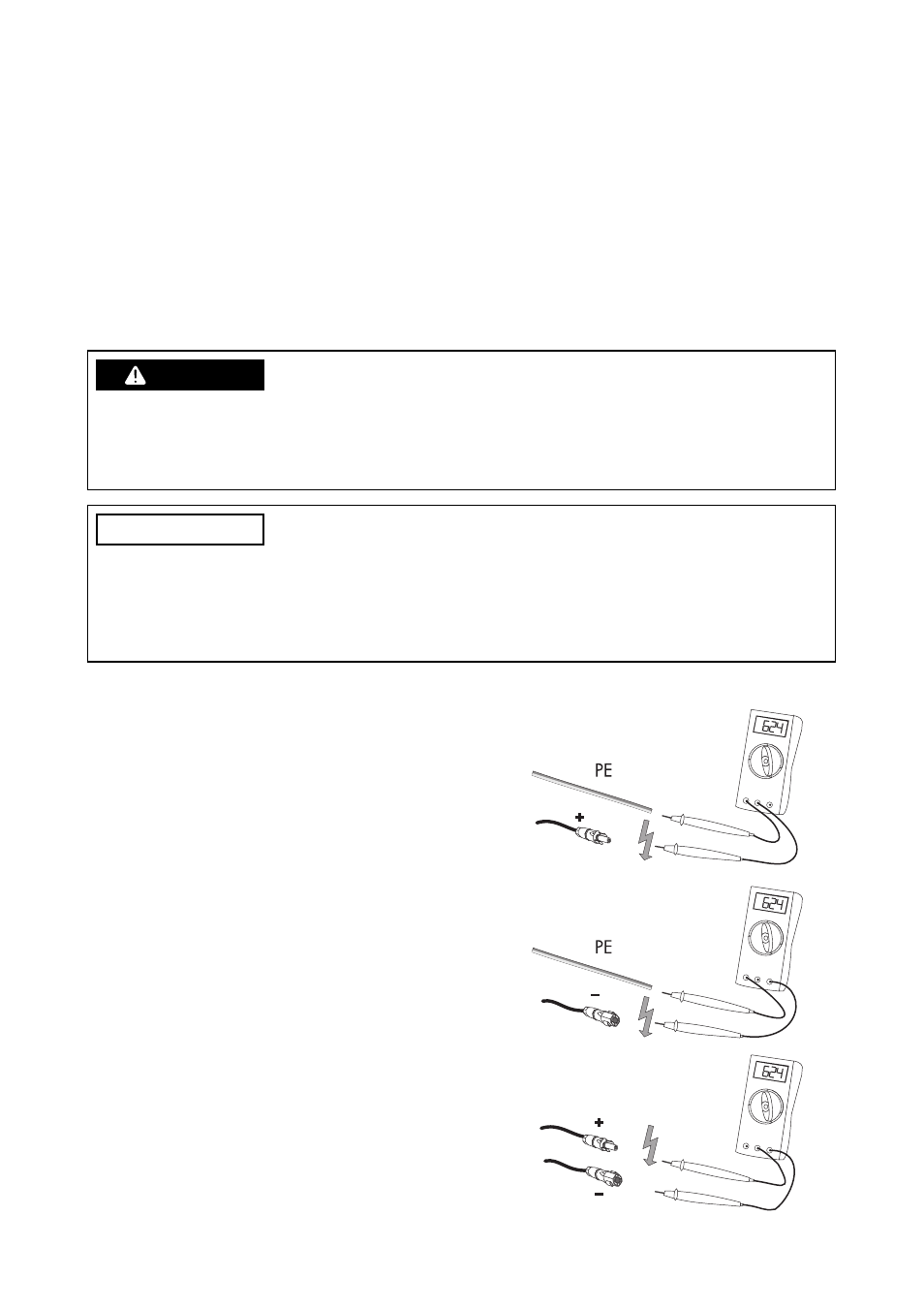

2. Mida las tensiones entre el polo positivo de cada
string y el potencial de tierra (PE).
3. Mida las tensiones entre el polo negativo de cada
string y el potencial de tierra (PE).
4. Mida las tensiones entre el polo positivo y el polo
negativo de cada string.
1&-*(30
Peligro de muerte por tensión en el generador fotovoltaico
• Toque únicamente los cables del generador fotovoltaico donde haya aislamiento.
• No conecte strings con fallo a tierra al inversor.
13&$"6$*“/
El equipo de medición puede quedar irreparablemente dañado a causa de tensiones
demasiado altas.
• Use solo equipos de medición con un rango de tensión de entrada de CC de hasta 1 000 V
como mínimo.
