SMA Solar Technology AG 6 Conexión eléctrica
Instrucciones de instalación STP8-17TL-IA-es-31 33

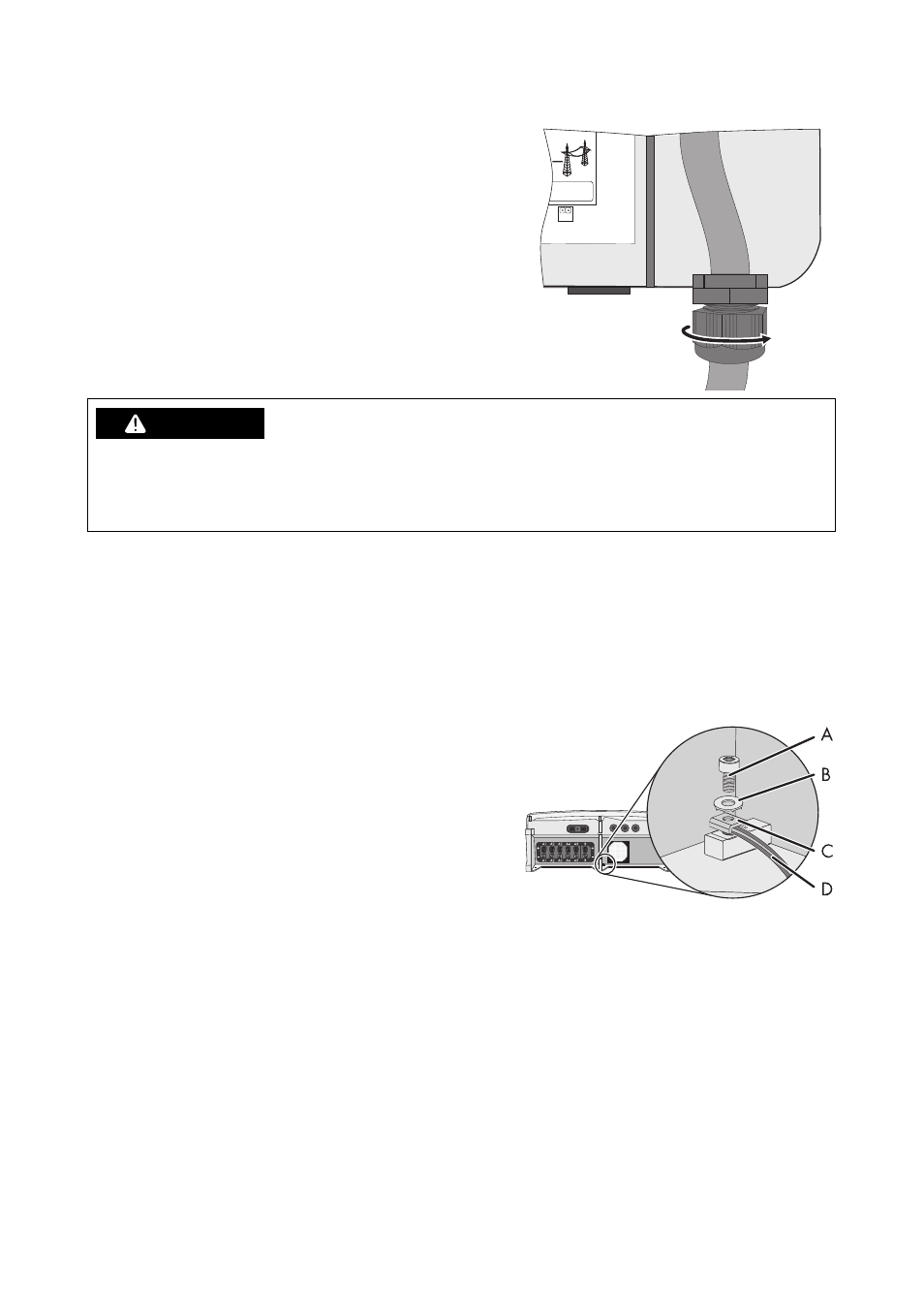

12. Atornille con fuerza la tuerca de sombrerete de la
conexión roscada en la abertura en la carcasa.
6.3.3 Conexión del segundo conductor de protección
Cuando así lo requiera la instalación, puede utilizar el terminal de toma a tierra para conectar un
segundo conductor de protección o como conexión equipotencial.
Procedimiento
1. Extraiga de la bolsa adjunta la abrazadera, el
tornillo cilíndrico (M6) y la arandela de cierre
(M6).
2. Conecte el cable de toma a tierra pelado (D) bajo
la abrazadera (C) (sección máx. 16 mm²).
3. Fije el borne (C) con el tornillo (A). El dentado de
las arandelas de cierre (B) debe apuntar a la
abrazadera.
1&-*(30
Peligro de muerte por altas tensiones en el inversor
• Conecte el generador fotovoltaico y cierre firmemente el inversor antes de conectar el
disyuntor.
