SMA Solar Technology AG 5 Conexión eléctrica
Instrucciones de instalación Ukonstanter-IES103610 17

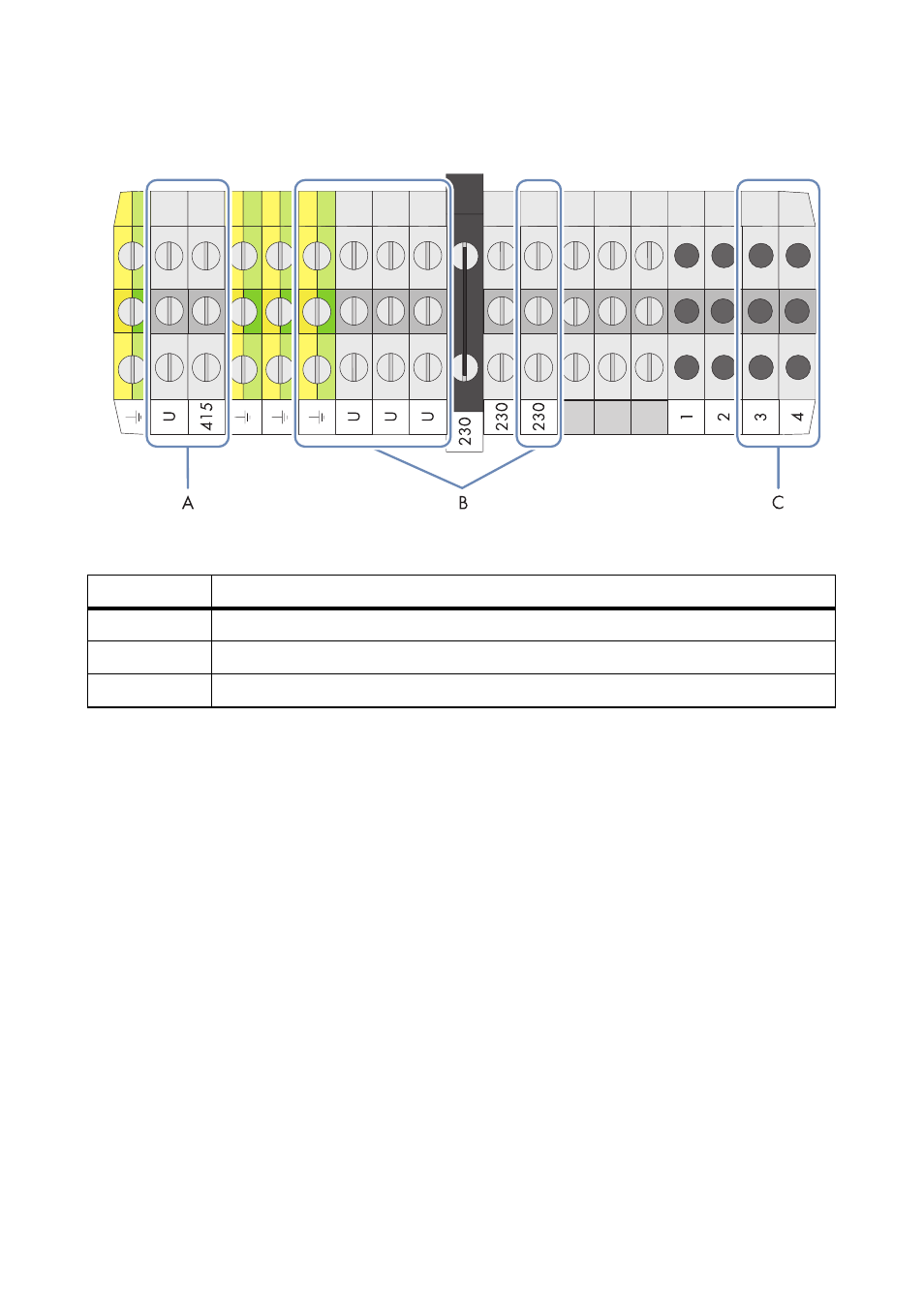

Vista general del área de conexión en el estabilizador de tensión
Figura 9:
Conexión a bloques de terminales
• Todos los bornes de conexión que no se utilicen se deben atornillar.
• Pele 5 mm del cable.
• Para la conexión del cable a los bloques de terminales deben observarse estos pares:
Procedimiento:
• Conecte el cable PE.
• Conecte la monitorización de la temperatura.
• Conectar el circuito de 230 V.
• Conectar el circuito de 415 V.
• Conectar el estabilizador de tensión.
Componente Descripción
A
Circuito de 415 V
B Circuito de 230 V
C Monitorización de la temperatura
M3 0,6 … 0,8 Nm
M4 1,5 … 1,8 Nm
M6 3,2 … 3,7 Nm
