5 Conexión eléctrica
SMA Solar Technology AG
16
Ukonstanter-IES103610
Instrucciones de instalación

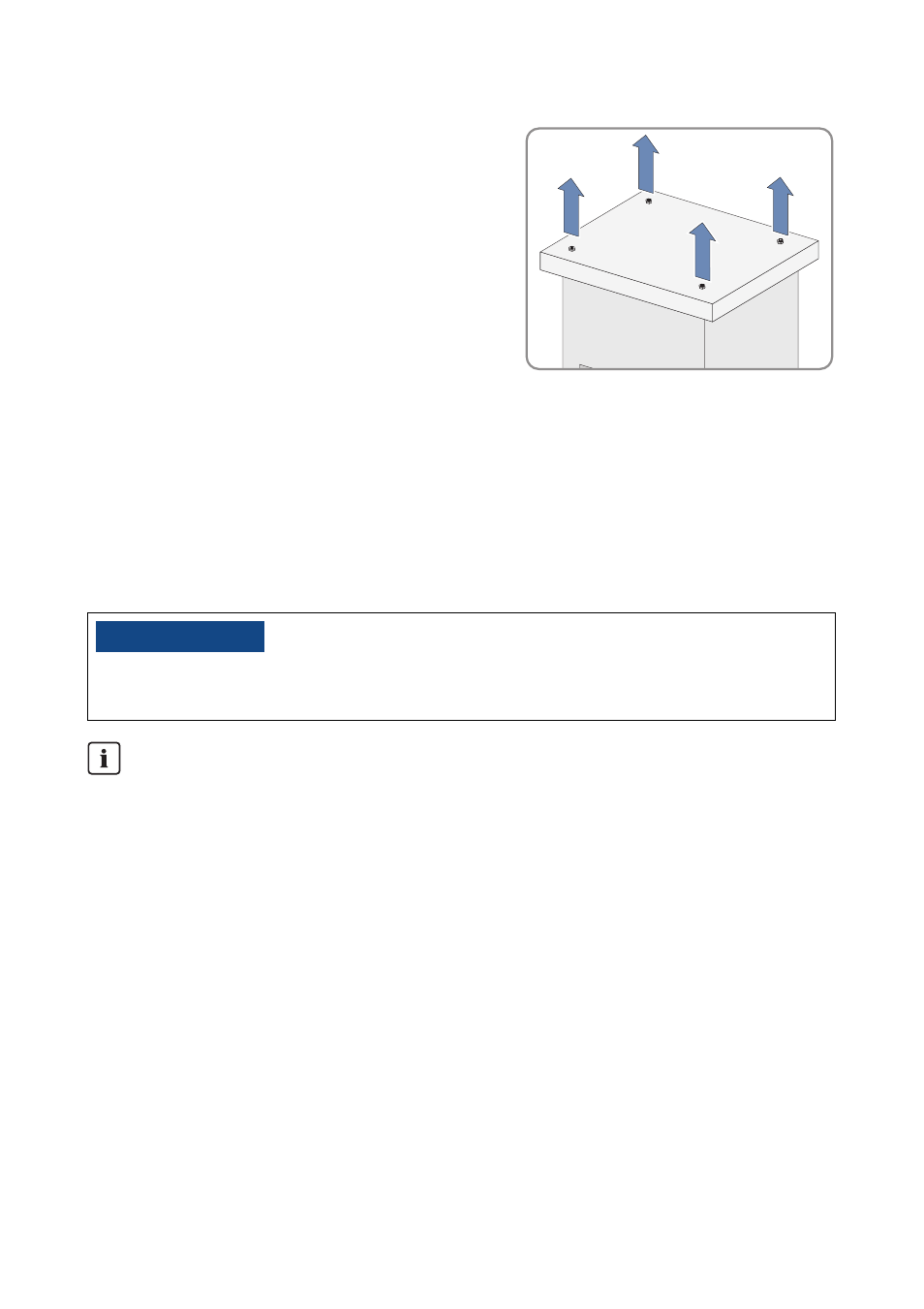

1. Suelte los tornillos de la tapa y retire la tapa.
2. Pase el cable PE a través del racor atornillado para cables.
3. Introduzca el cable de monitorización de temperatura por el racor atornillado para cables.
4. Introduzca el cable del circuito de 415 V por el racor atornillado para cables.
5. Introduzca el cable del circuito de 230 V por el racor atornillado para cables.
6. Fije el cable en el interior del estabilizador para garantizar la liberación de tensión.
5.4 Conexión del cable al estabilizador de tensión
13&$"6$*/
En caso de conexión errónea del cable PE, se invalidan las medidas de protección.
Comprobar el puente de toma a tierra según el esquema de conexiones.
Esquema de conexiones
Es obligatorio utilizar el esquema de conexiones suministrado con el Sunny Central para las
conexiones eléctricas.
