SMA Solar Technology AG Conexión eléctrica
Instrucciones de instalación SC-100-IES093231 33
7.1.7 Conexión comunicación Sunny String Monitor
La comunicación entre la unidad del Sunny Central Control en el inversor y los monitores Sunny String
con monitorización de la corriente String integrada se realiza mediante una línea de datos RS485.
El cable de datos se conecta directamente al hub en el interior del Sunny Central y de allí al Sunny
Central Control; véase la figura 7.6.

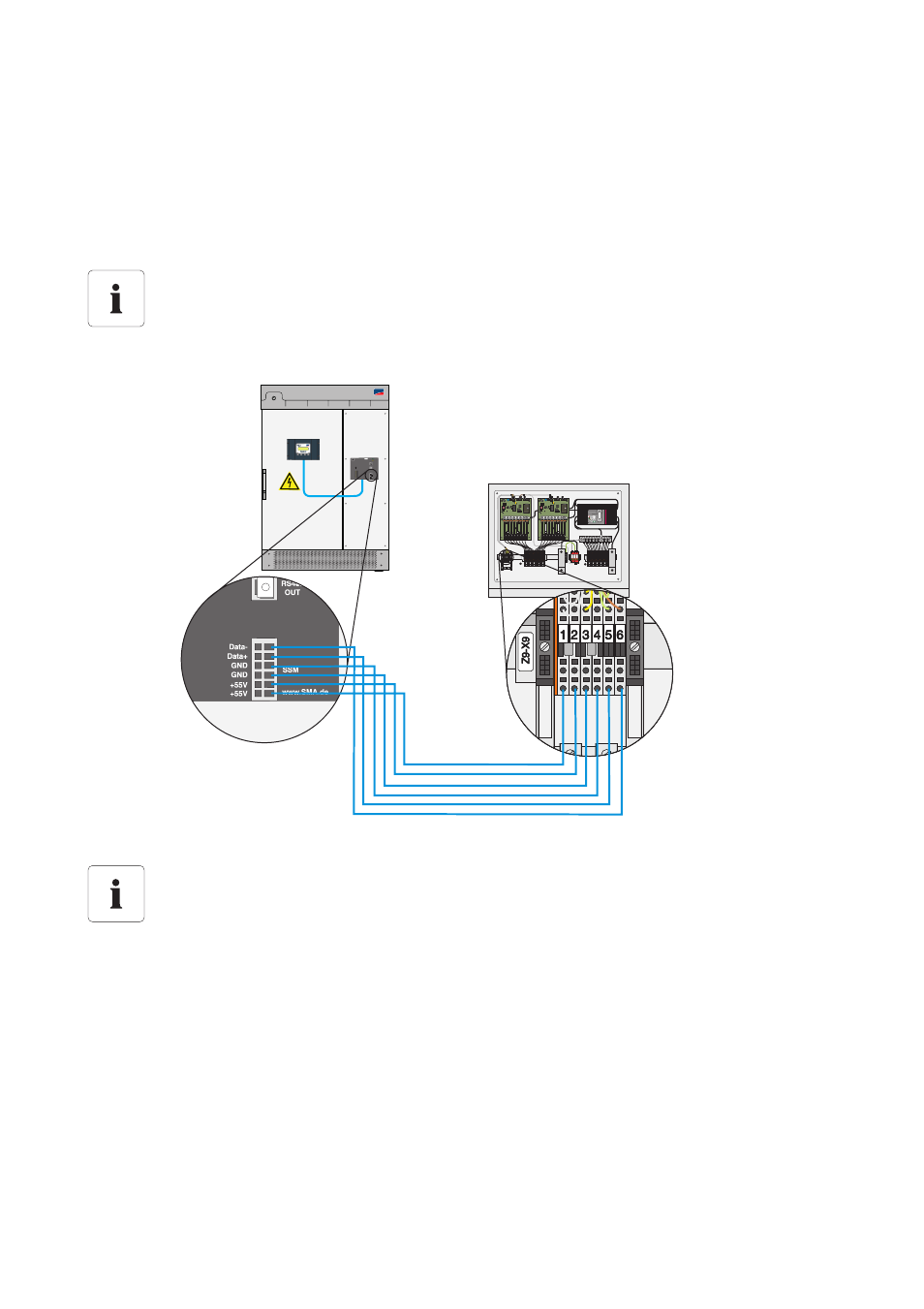

Figura 7.6: Conexión del cable de datos en el Sunny Central
7.1.8 Protección contra rayos y/o sobretensión
El inversor Sunny Central SC100 Outdoor dispone de una protección interna contra rayos y
sobretensión, que protege la conexión CA/CC y la interfaz RS485 para la conexión a los monitores
Sunny String. La entrada de señales analógica de un sensor de temperatura externo (véase el
esquema de conexiones) también puede protegerse opcionalmente contra rayos y sobretensión.
Si la alimentación de tensión de mando se produce a través de una línea externa, deberá ampliarse
la protección contra sobretensión existente. Para ello, recomendamos equipar también la entrada de
tensión de mando con una protección combinada contra los rayos y la sobretensión. Es posible
montar esta protección a posteriori.
Conectar primero los Sunny String-Monitor en el cable de datos y por último en el Sunny
Central.
Observe la detallada descripción en las instrucciones de manejo del Sunny String Monitor
incluidas y las instrucciones de conexión "Conexión de la comunicación en el SSM".
Sunny Central 100
1 2 3 4 5 6 Z9-X9Z9-X9
L+
L+
Z2-X2 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
L-
L-
L-
1 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8
L+
1 2
1 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8
L-
1 2
Z1-X1 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
L+
Sunny Central
String Monitor
Power Supply Unit / Hub
FUSE
L
L
N
N
NC
PE
PE AC
+55V SSM Power SCC
Data-
Data+
GND
GND
+55V
+55V SSM
RS485
OUT
RS485 IN
U1-A6
www.SMA.de
SMA
SMA
Sunny Central
Sunny String Monitor
