Condiciones de colocación SMA Solar Technology AG
18 SC-100-IES093231 Instrucciones de instalación

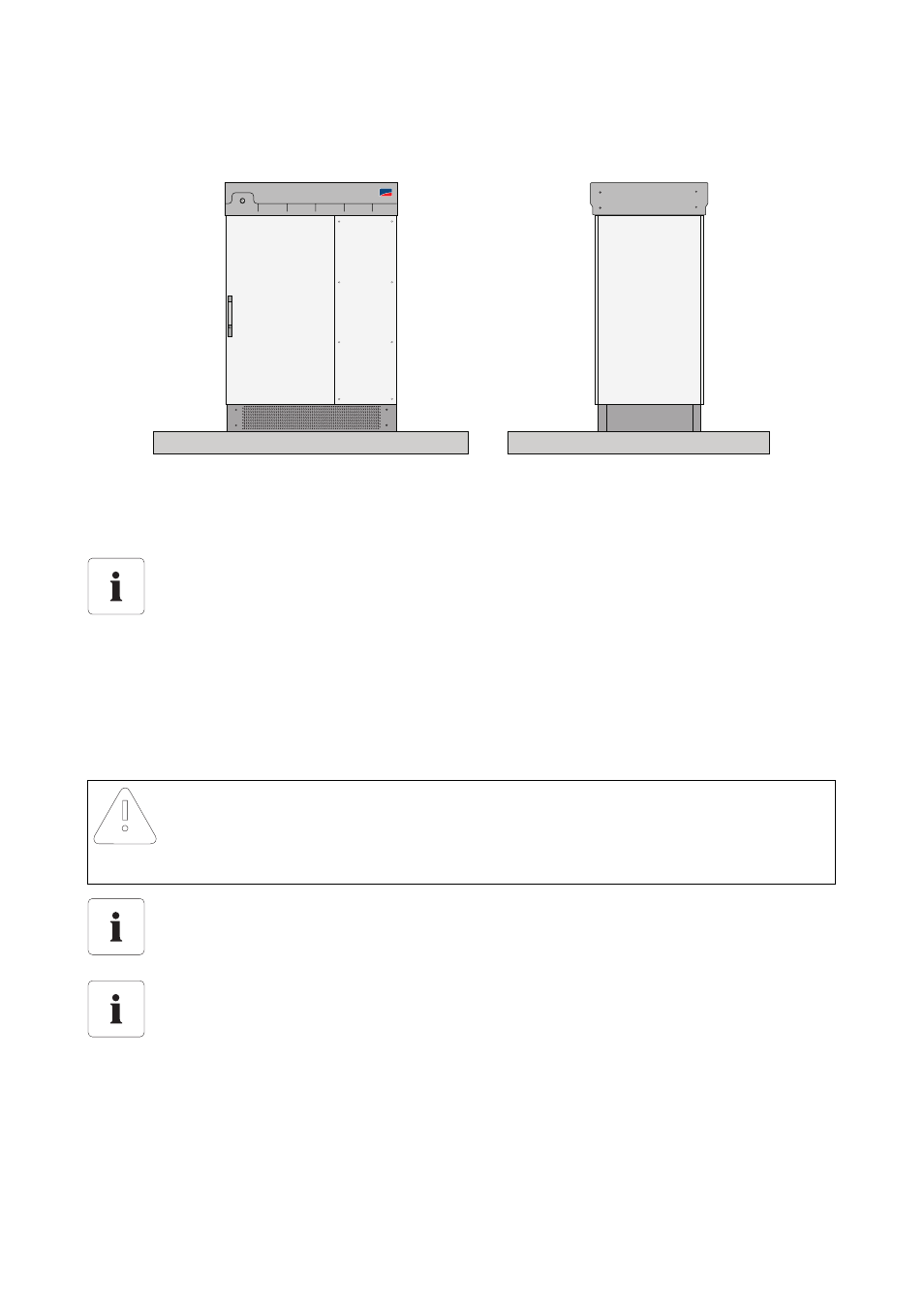

Figura 5.2: Colocación de SC100 Outdoor con una placa de cimentación de hormigón
El inversor no debe ser colocado en pendiente. Si el suelo presenta irregularidades, éstas deberán
ser compensadas antes del montaje del inversor.
Al realizar el suelo deberá tenerse en cuenta que, para la posterior conexión eléctrica, la
introducción de los cables hacia el inversor se realiza desde abajo. Es decir, se deberán instalar los
correspondientes tubos vacíos o guías de cables.
La ejecución y la prueba estática de la placa de cimentación deberán realizarse en el
lugar de instalación.
¡PRECAUCIÓN!
La introducción de cables se realiza desde abajo en el inversor.
La figura 5.3 muestra la entrada del cable por las chapas del suelo extraíbles del Sunny
Central.
Los cables de la tensión de mando y de la comunicación se colocan por separado.
Sunny Central 100
SMA
Placa de cimentación de hormigón Placa de cimentación de hormigón
