SMA America, LLC Preparar la Disconnect Unit para la instalación
Desembalaje DISU_SCUS-AP-spa-IUS110911 25

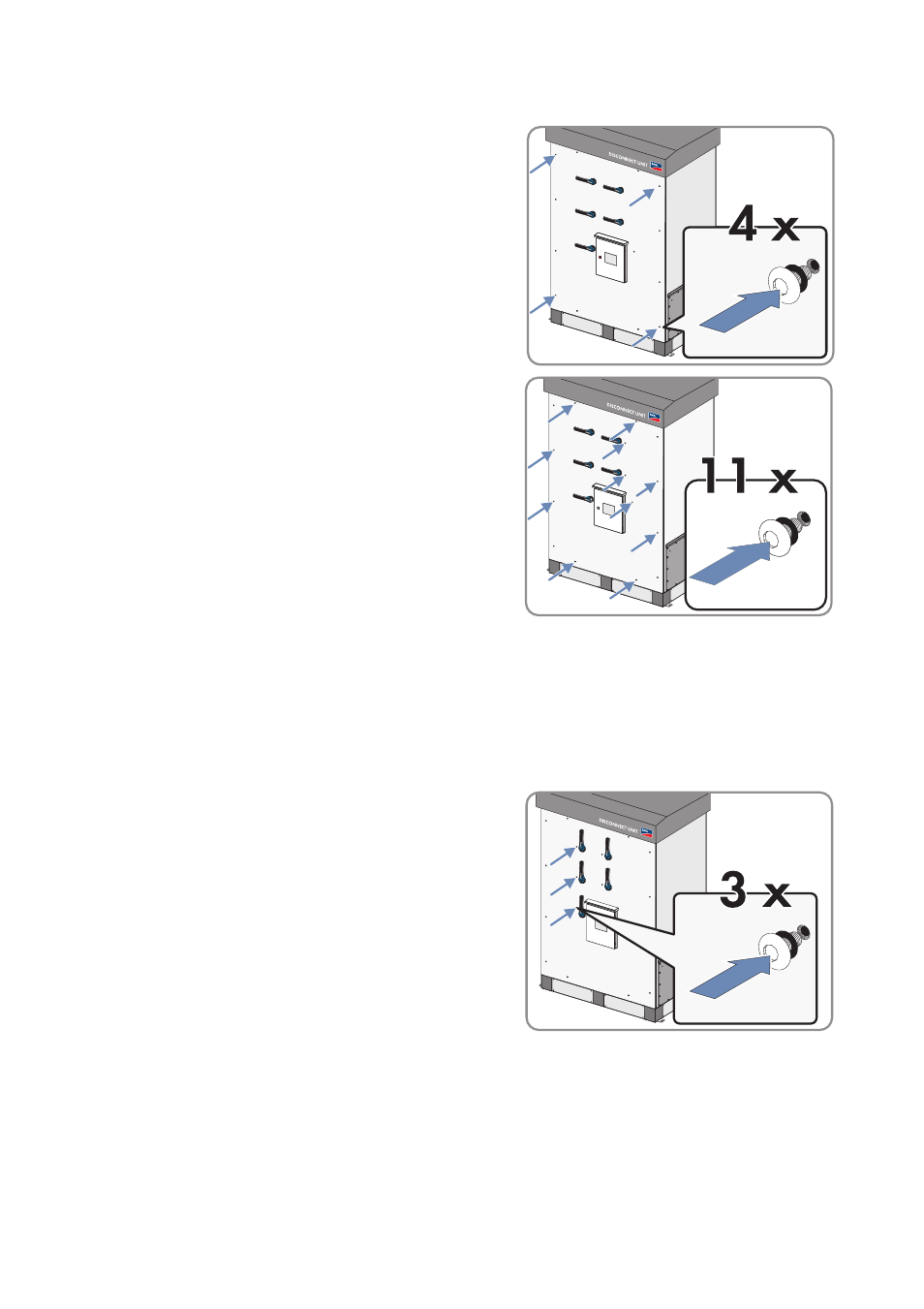

5. Coloque la placa frontal de la carcasa en la
Disconnect Unit en sus 4 esquinas con 4 tornillos
y 4 arandelas de junta. Apriete los tornillos con la
mano para que la placa frontal de la carcasa siga
siendo móvil.
6. En la placa frontal quedan 11 agujeros accesibles
sin tornillos. Los 3 agujeros detrás de las asas
izquierdas aún son inaccesibles. Introduzca los
tornillos con arandelas de junta en los 11 agujeros.
Apriete los tornillos con la mano.
7. Asegúrese de que la placa frontal de la carcasa esté alineada con los bordes de la Disconnect
Unit. Apriete todos los tornillos con un par de 44 in-lb (5 Nm).
8. Asegúrese de que todos los interruptores funcionen correctamente: desplace todos los
interruptores a la posición "On" y, luego, a la posición "Off".
Los interruptores funcionan correctamente si los árboles no tienen juego y los interruptores
producen un claro crujido de manipulación. Realice reajustes en caso necesario.
9. Si todos los interruptores funcionan correctamente:
desplace todos los interruptores a la posición "On"
e introduzca 3 tornillos con arandelas de junta en los
agujeros de las asas del lado izquierdo. Apriete los
tornillos con un par de 44 in-lb (5 Nm).
10. Desplace todos los interruptores a la posición "Off".
