Preparar la Disconnect Unit para la instalación SMA America, LLC
22 DISU_SCUS-AP-spa-IUS110911 Desembalaje

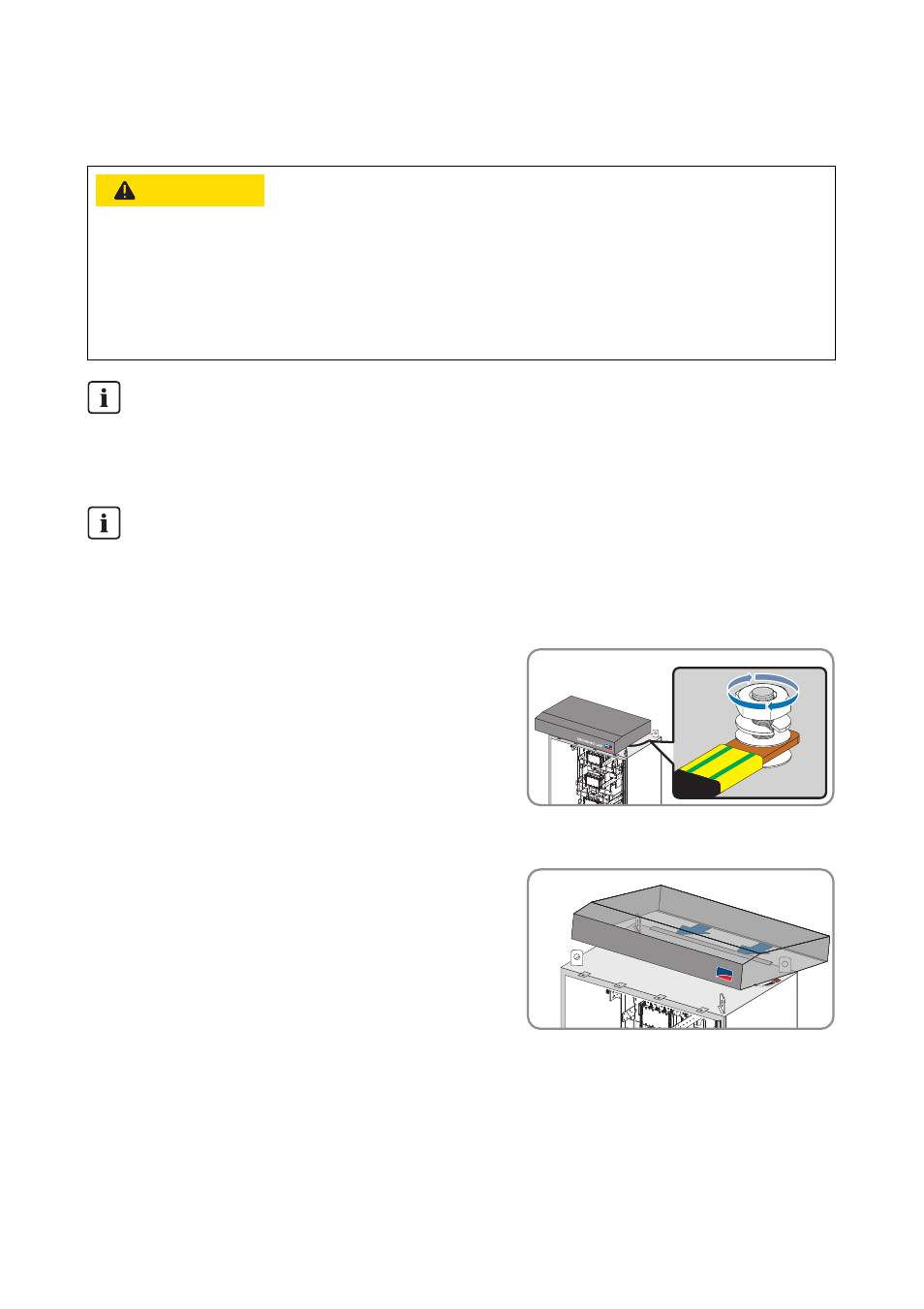

8.2 Montar el techo
1. Limpie el techo.
2. Coloque el techo en la Disconnect Unit desplazado
hacia un lado.
3. Monte la cinta de toma a tierra en la Disconnect Unit
con una arandela de contacto, una arandela, una
arandela de bloqueo y una tuerca y apriétela con un
par de 71 in-lb (8 Nm).
4. Deslice el techo desde atrás hacia adelante por
debajo de las orejas.
"5&/$*“/
¡Peligro de aplastamiento entre el techo y la Disconnect Unit!
• Tenga en cuenta el peso del techo de 37,5 lb (17 kg).
• El techo de la Disconnect Unit debe montarse entre al menos dos personas.
• Asegúrese de que siempre haya una persona sujetando el techo mientras la otra trabaja en
este.
Tornillos para el montaje del techo
Los tornillos para la fijación del techo se encuentran en una bolsa pegada al techo. Quite esta
bolsa y desembale los tornillos antes de comenzar el proceso de fijación.
Observar la cinta de toma a tierra del techo
En el techo hay montada una cinta de toma a tierra. El extremo suelto está pegado al techo.
Retire las cintas adhesivas antes de montar el techo. Conecte la cinta de toma a tierra a la
Disconnect Unit tal y como se describe a continuación:
DISCO
NNECT UNIT
SMA
