SMA Solar Technology AG Monitorización de red
Instrucciones de uso SC-BES100262 59

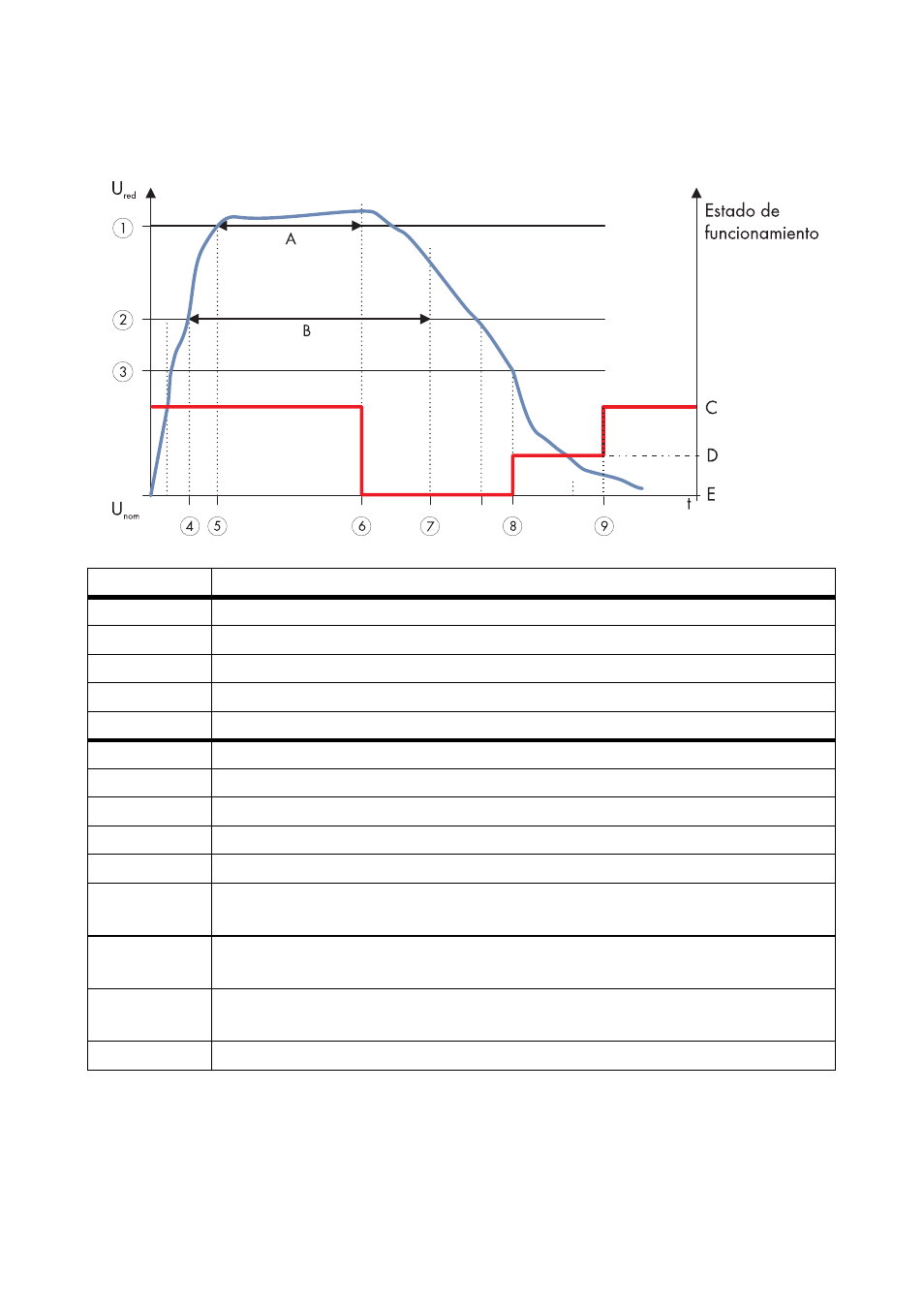

11.2 Límites de la red si no se respetan los valores límite de la red
Componente Descripción
A
tiempo de retardo para límite de red nivel 2
B tiempo de retardo para límite de red nivel 1
C Arranque / Funcionamiento de carga MPP
D Monitorización de red
E Defecto
1 límite de red nivel 2
2 límite de red nivel 1
3 límite de conexión
4 si se vulnera el límite de red nivel 1, el temporizador se pone en marcha
5 si se vulnera el límite de red nivel 2, el temporizador se pone en marcha
6 se ha vulnerado el límite de red nivel 2 para tiempo de retardo nivel 2 →
separación de red
7 se ha vulnerado el límite de red nivel 1 para tiempo de retardo nivel 1 →
separación de red (en este caso ya pasó en el nivel 2)
8 se cumple la condición de conexión → comienza el tiempo de monitorización de
red
9 Red para el tiempo de monitorización en rango válido → conexión de red
