Monitorización de red SMA Solar Technology AG
58 SC-BES100262 Instrucciones de uso
11 Monitorización de red
El Sunny Central monitoriza la red de abastecimiento energético y controla si se sobrepasan o no se
alcanzan los valores límite fijados. Si se rebasan o no se alcanzan los valores límite durante un tiempo
configurable, el Sunny Central se separa de la red por razones de seguridad.
Se monitorizan los siguientes valores límite:
• Protección contra disminución de la tensión U< y U<<
• Protección contra el aumento de la tensión U> y U>>
• Protección contra disminución de la frecuencia f<, f<< y f<<<
• Protección contra el aumento de frecuencia f>y f>>
Se puede ajustar un tiempo de retardo para la activación de todos los valores límite. El fallo de red
debe permanecer este tiempo para que el Sunny Central se separe de la red.

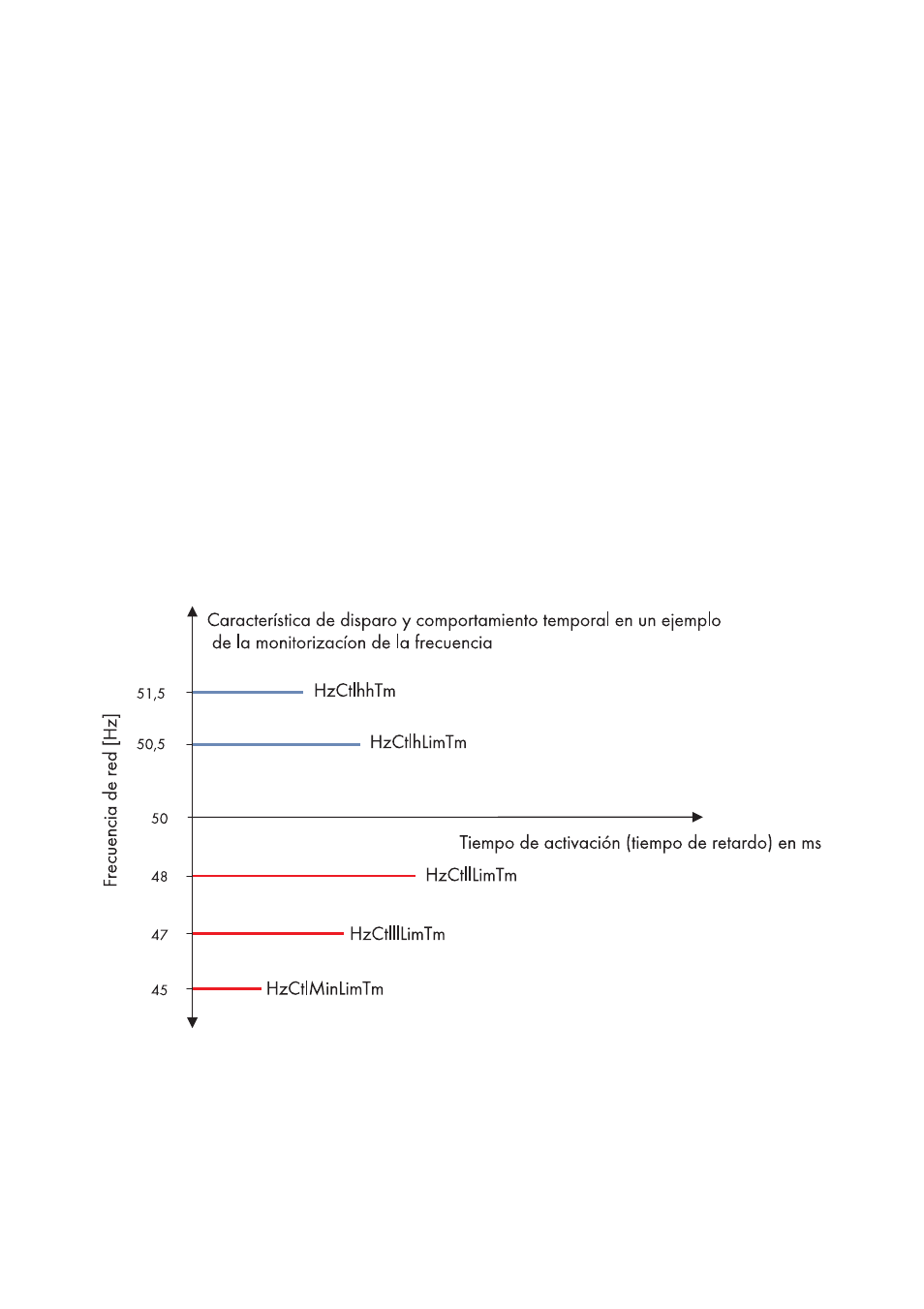

Así es posible, p. ej., que con una sobrefrecuencia de 50,5 Hz se dé una activación al cabo de
1 segundo, pero transcurridos sólo 0,1 segundos si la sobrefrecuencia es de 51,5 Hz.
Los valores límite y el tiempo de retardo para la activación se pueden ajustar también manualmente.
Para la monitorización de la tensión se pueden ajustar dos límites de subtensión y dos de
sobretensión. Para la frecuencia se pueden ajustar dos límites superiores y tres inferiores.
11.1 Conexión de la red tras solucionar un fallo
Después de solucionar un fallo de red, la conexión de la red no tendrá lugar hasta que la tensión de
red vuelva a estar entre los valores límite ajustados para la conexión (p.ej. VCtlOpMinNom) durante
el tiempoo que dure la monitorización de red (GriGrdMonTm).
