SMA Solar Technology AG
Conexión eléctrica
Instrucciones de instalación
SB33_38-IES104850
21
5.2.2 Vista interior

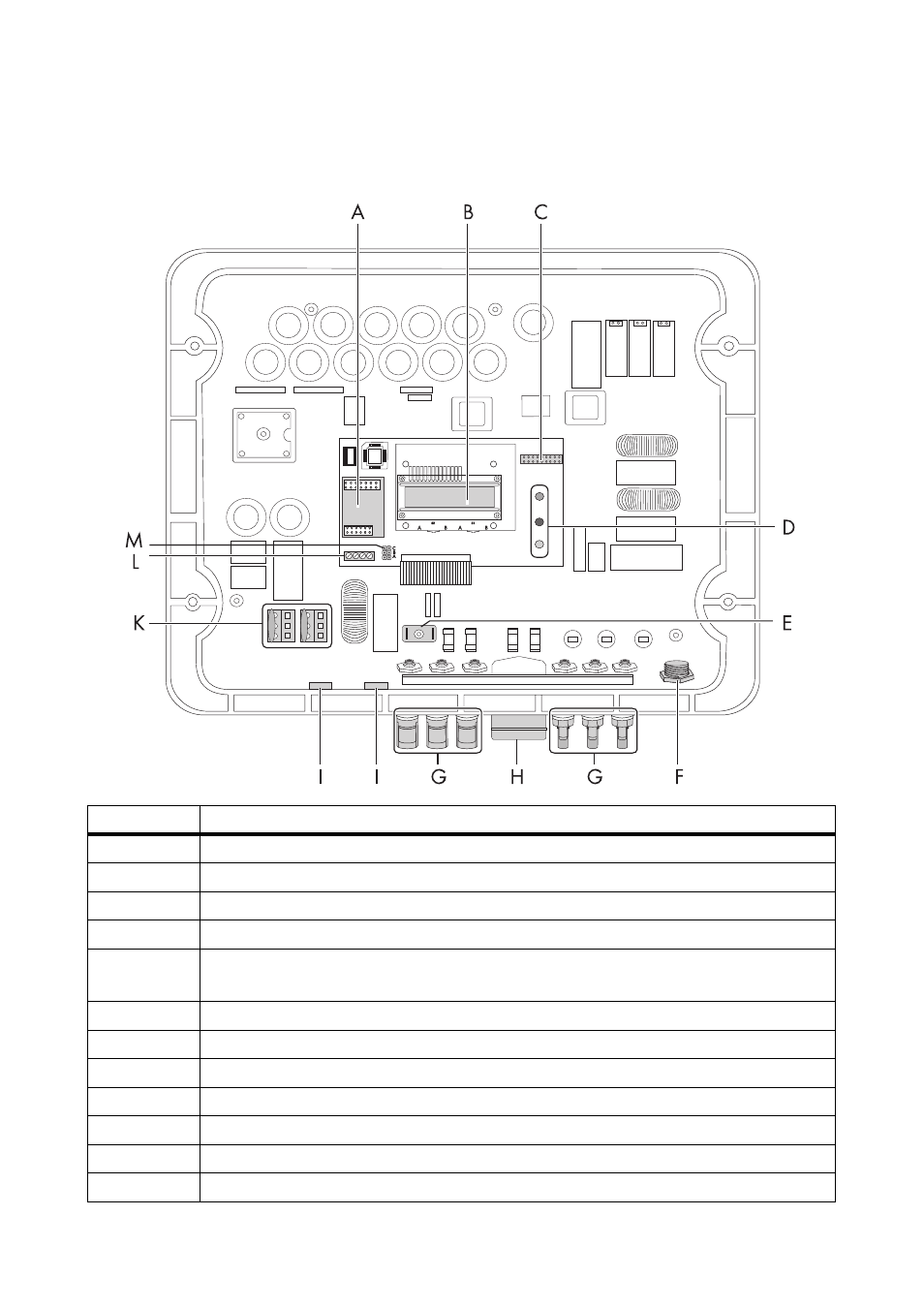

La siguiente ilustración muestra los diferentes componentes y áreas de conexión de un inversor abierto.
Componente Descripción
A
Lugar de conexión para la comunicación
B
Pantalla
C
Conexión para el puente para la comprobación del funcionamiento de los ventiladores
D
LED de indicación de estado de funcionamiento
E
Enchufe plano para la toma a tierra del apantallamiento del cable en la
comunicación por medio de cables
F
Conector hembra de CA para la conexión a red
G
Conectores CC para la conexión de los strings fotovoltaicos
H
Conector hembra para el Electronic Solar Switch (ESS)
I
Apertura de la carcasa para la comunicación, con tapón
K
Varistores
L
Conexión para la comunicación
M
Conexión para el puente para la comunicación
