5 Conexión eléctrica
5.1 Seguridad
5.2 Esquema del área de conexiones
5.2.1 Vista exterior

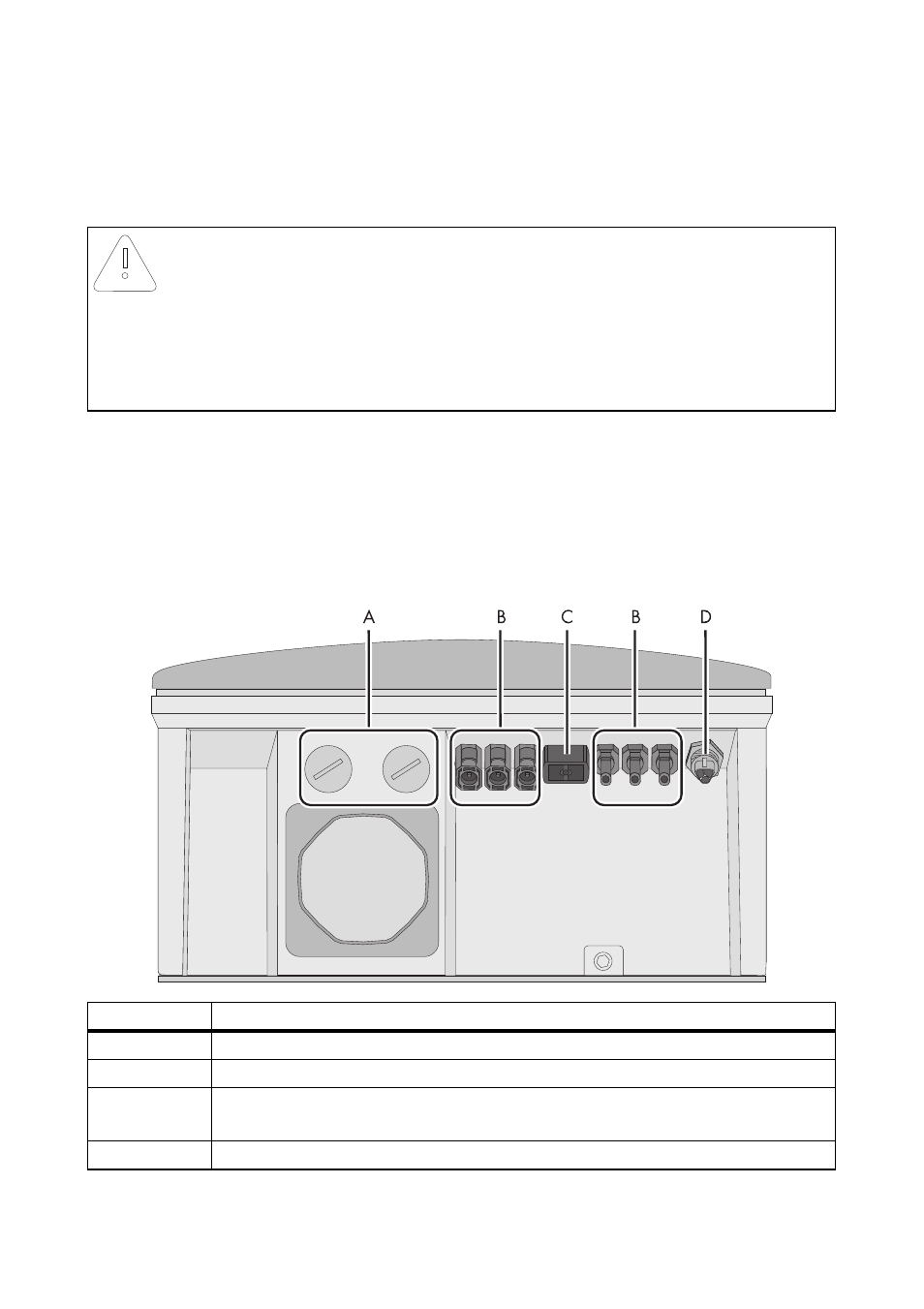

La siguiente figura muestra la asignación de las áreas de conexión individuales en la parte inferior
del inversor.
¡ATENCIÓN!
¡El inversor puede resultar dañado a causa de descargas electrostáticas!
Los componentes en el interior del inversor pueden sufrir daños irreversibles a causa de
descargas electrostáticas.
• Antes de tocar cualquier componente en el interior del inversor haga contacto a
tierra tocando algún objeto con toma a tierra.
Componente Descripción
A
Aperturas de la carcasa para la comunicación (con tapones)
B
Conectores CC para la conexión de los strings fotovoltaicos
C
Conector hembra para la conexión del seccionador de carga de CC Electronic
Solar Switch (ESS)
D
Conector hembra de CA para la conexión a red
