Localización de fallos SMA Solar Technology AG
82 SB30TL_40TL_50TL-IES103630 Instrucciones de instalación

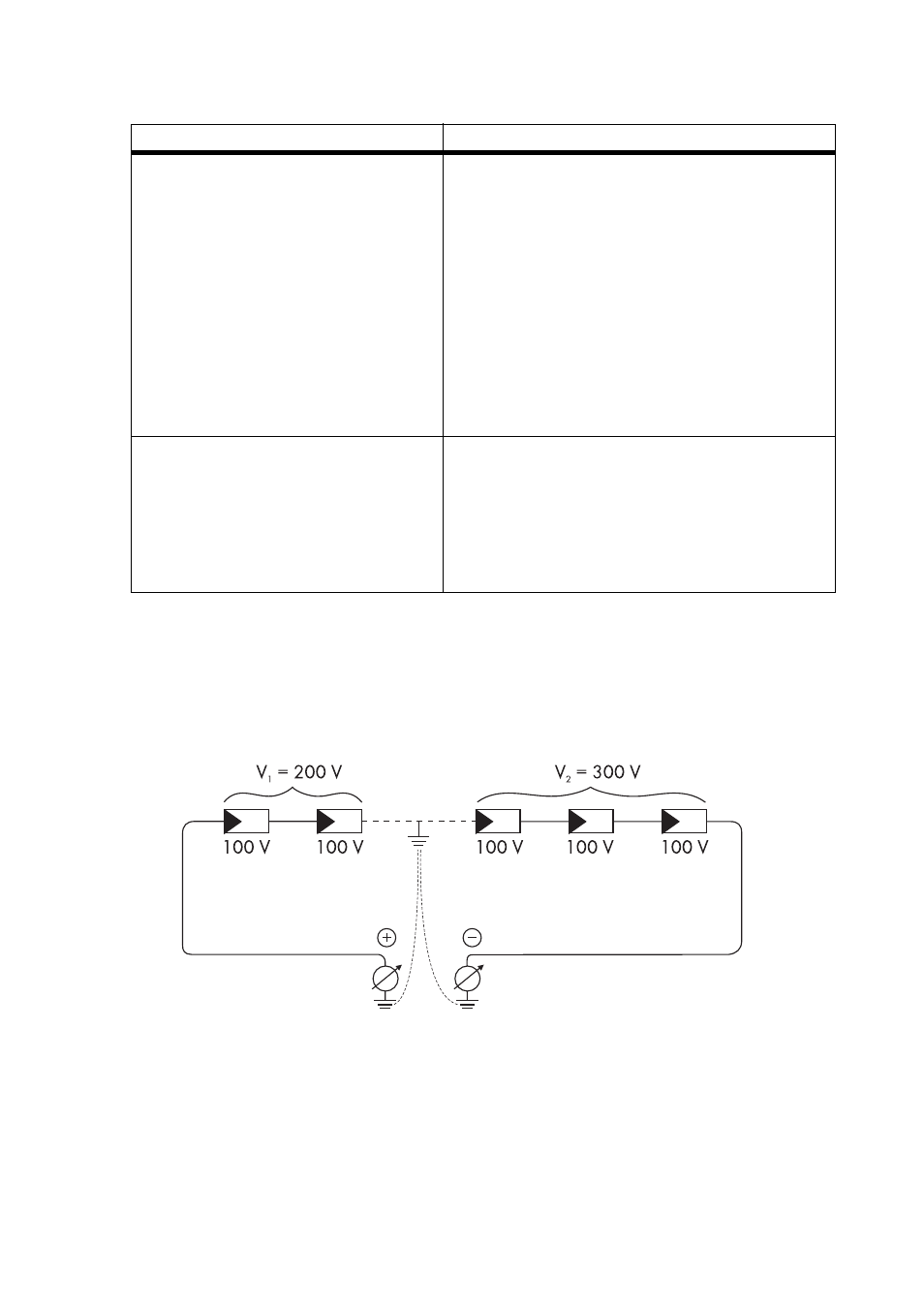

Localización del cortocircuito a tierra
Puede determinarse la ubicación aproximada del cortocircuito a tierra a través de la relación
de las tensiones medidas entre el polo positivo contra potencial de tierra (PE) y el polo negativo
contra potencial de tierra (PE).
Ejemplo:
En este caso, el cortocircuito a tierra se ha producido entre el segundo y el tercer módulo
fotovoltaico.
☑ Ha finalizado la prueba de cortocircuito a tierra.
Resultado Medida
☑ Se ha detectado un cortocircuito
a tierra.
• El instalador del generador fotovoltaico debe
eliminar el cortocircuito a tierra en el string
afectado antes de conectarlo de nuevo al
inversor. Puede determinar la localización del
cortocircuito a tierra según el gráfico que se
representa más abajo.
• No vuelva a conectar el string averiado.
• Vuelva a poner en funcionamiento el inversor
tal y como se describe en el capítulo
6.1 “Puesta en funcionamiento del inversor”
(Página 53).
☑ No se ha detectado ningún
cortocircuito a tierra.
Probablemente uno de los varistores con control de
temperatura está averiado.
• Compruebe la función de los varistores según
se describe en el capítulo
11.2 “Comprobación del funcionamiento de
los varistores” (Página 83).
