Conexión eléctrica SMA Solar Technology AG
30 SB30TL_40TL_50TL-IES103630 Instrucciones de instalación
5. Compruebe que la configuración del país del inversor sea la correcta según el suplemento
suministrado con los ajustes de fábrica.
Si el inversor no está ajustado a la norma del país deseada, ajústela según se describe en el
capítulo 5.5.2 “Configurar norma del país e idioma mediante el interruptor giratorio”
(Página 47).

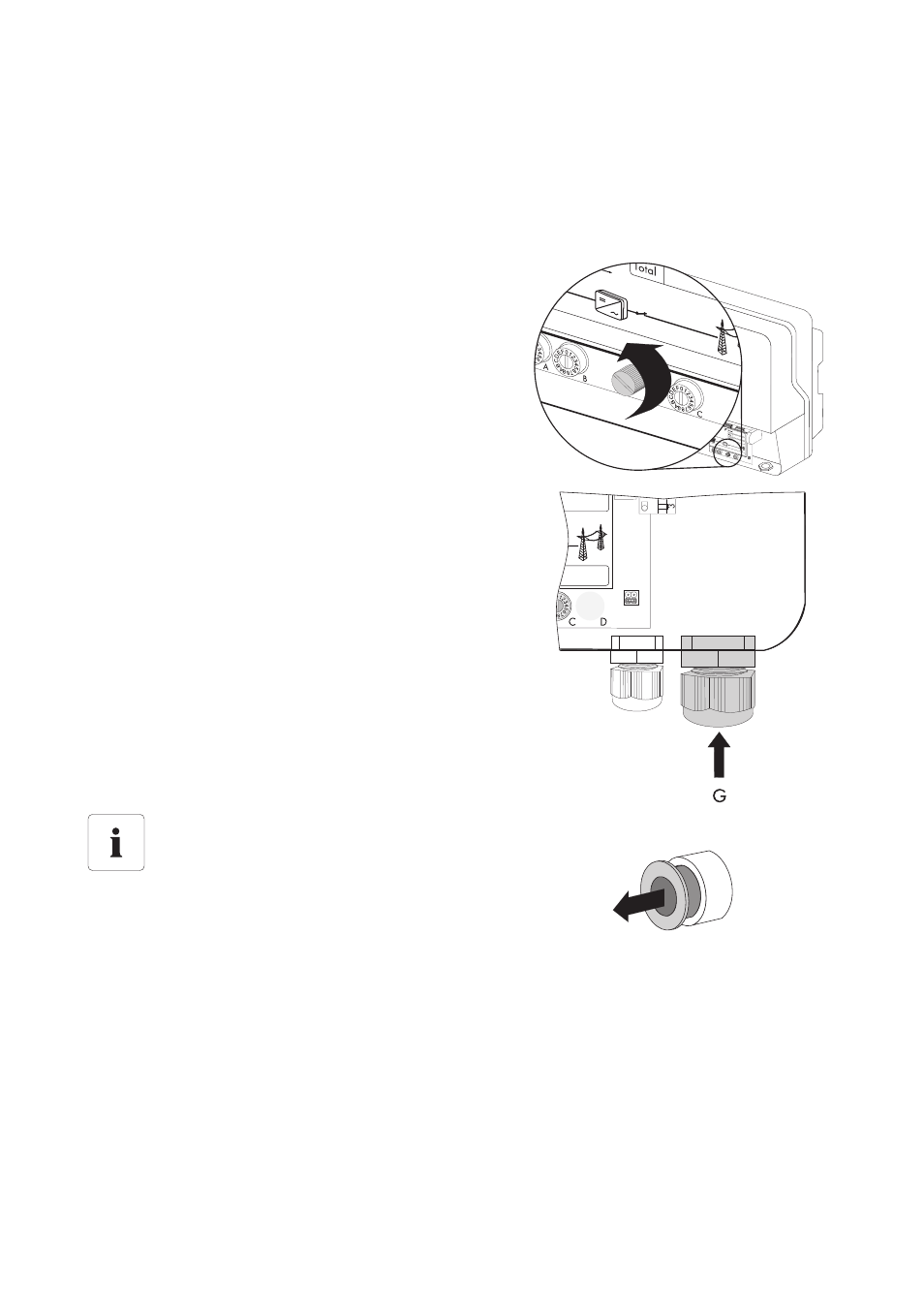

6. Para facilitar la conexión, afloje el tornillo de la
pantalla hasta que esta se pueda plegar hacia
arriba.
– Pliegue la pantalla hacia arriba hasta que
encaje.
7. Desenrosque la tuerca de unión del racor
atornillado de CA (G) y extraiga el tapón
obturador del racor atornillado.
8. Introduzca el cable.
9. Abra completamente los bornes del borne de CA desplazándolos hacia arriba.
Junta en el racor atornillado de CA
En el racor atornillado hay una junta de dos
piezas. Si es necesario, retire la pieza interior
para, p. ej., introducir un cable más grueso.
Valores de referencia:
• Diámetro del cable con junta y pieza: 12 mm … 16 mm
• Diámetro del cable solo con junta, sin pieza: 15 mm …21 mm
