Localización de fallos SMA Solar Technology AG
58 SB12-17-IA-es-52 Instrucciones de instalación
Localización del cortocircuito a tierra
Puede determinarse la ubicación aproximada del cortocircuito a tierra a través de la relación
de las tensiones que se han medido entre el polo positivo contra potencial de tierra y el polo
negativo contra potencial de tierra.

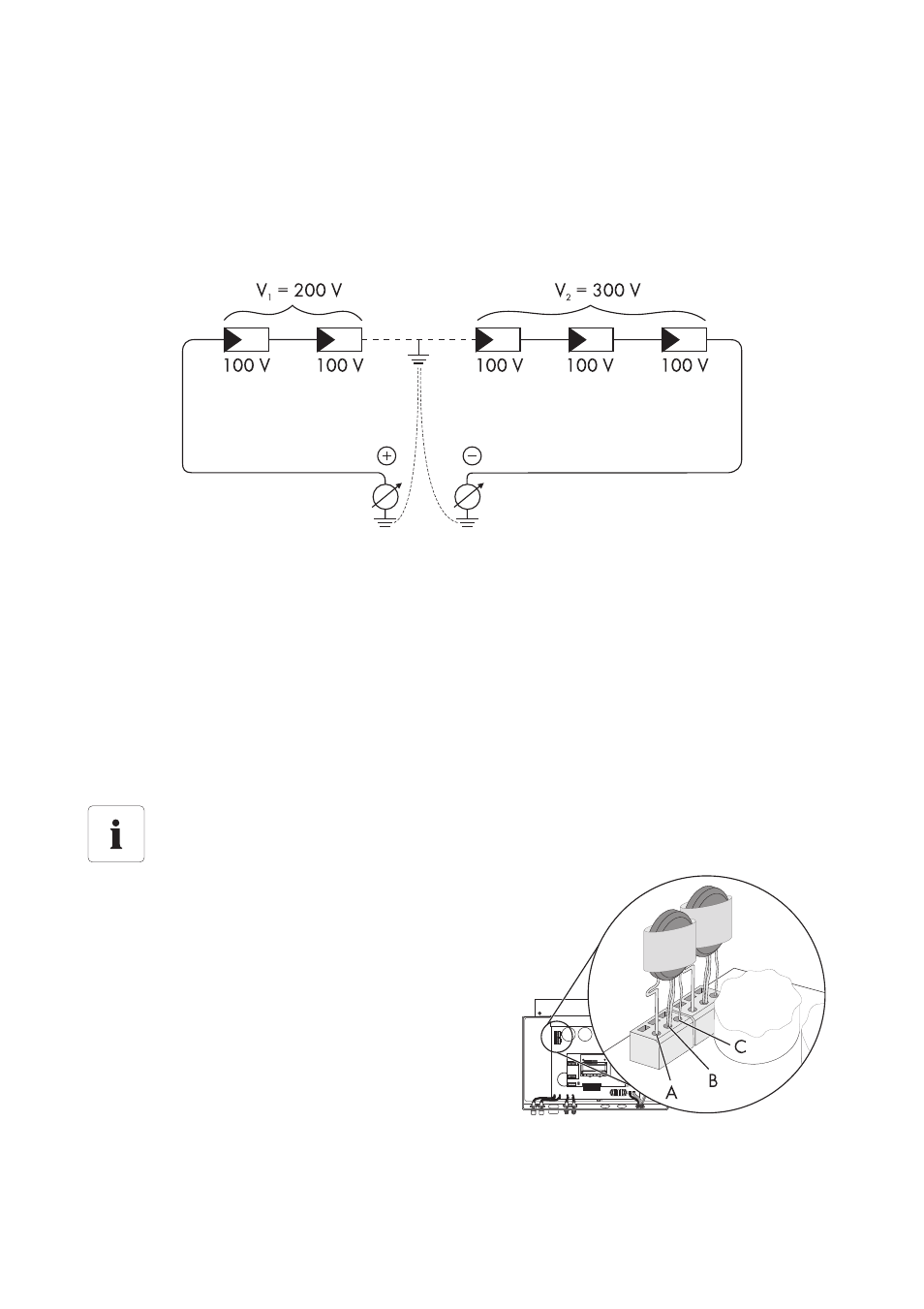

Ejemplo:
En este caso se ha producido un cortocircuito a tierra entre el segundo y el tercer módulo
fotovoltaico.
☑ La prueba de cortocircuito a tierra ha finalizado.
9.3.2 Comprobación del funcionamiento de los varistores
Los varistores son piezas de desgaste cuya funcionalidad va disminuyendo con el tiempo y a causa
de repetidos esfuerzos por sobretensiones. Es posible, por lo tanto, que uno de los varistores con
control de temperatura haya perdido su función protectora y que, como consecuencia, el LED rojo
esté encendido.
Posición de los varistores
Puede averiguar la posición de los varistores consultando el siguiente gráfico.
Observe el orden siguiente de los bornes:
• Borne A: borne exterior
(conexión del varistor con lazo
[acanaladura])
• Borne B: borne central
• Borne C: borne exterior
(conexión de varistor sin lazo
[acanaladura]).
