SMA Solar Technology AG Localización de fallos
Instrucciones de instalación SB12-17-IA-es-52 57

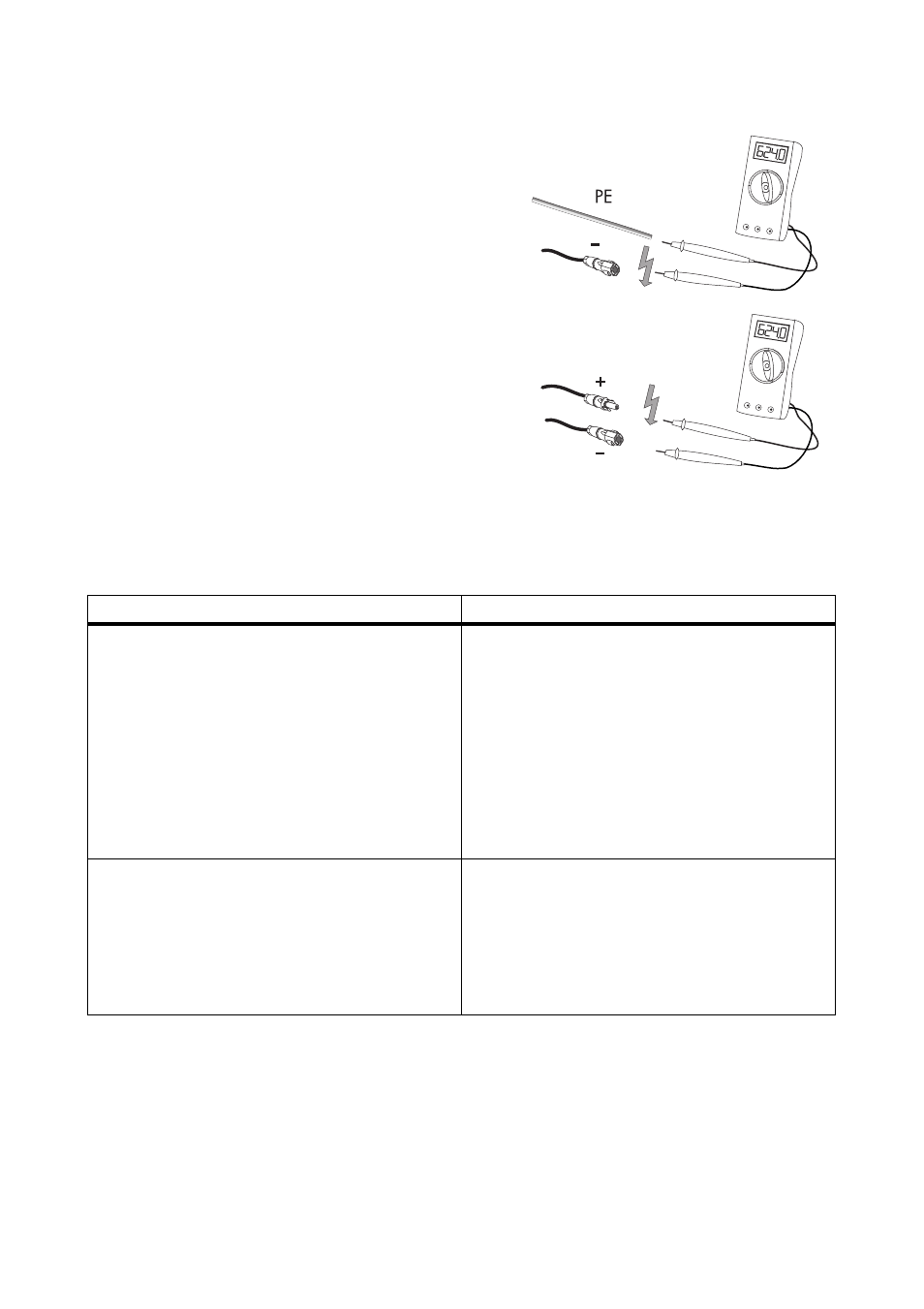

3. Mida las tensiones entre el polo negativo de cada
string y del potencial de tierra.
4. Mida las tensiones entre el polo positivo y el polo
negativo de cada string.
☑ Si las tensiones medidas son estables y la suma de tensiones del polo positivo contra
potencial de tierra y polo negativo contra potencial de tierra de un string se corresponde
más o menos a la tensión entre el polo positivo y el polo negativo, hay un cortocircuito.
Resultado Medida
☑ Se ha detectado un cortocircuito a
tierra.
• El instalador del generador fotovoltaico
debe remediar el cortocircuito a tierra en el
string correspondiente. Puede determinar
la localización del cortocircuito a tierra
como le indicamos a continuación.
• No vuelva a conectar el string defectuoso.
• Cierre y ponga en servicio el inversor según
se describe en el capítulo 6.1 “Puesta en
servicio del inversor” (Página 37).
☑ No se ha detectado ningún cortocircuito
a tierra accidental.
Probablemente uno de los varistores con control
de temperatura está defectuoso.
• Compruebe los varistores según se
describe en el capítulo
9.3.2 “Comprobación del funcionamiento
de los varistores” (Página 58).
