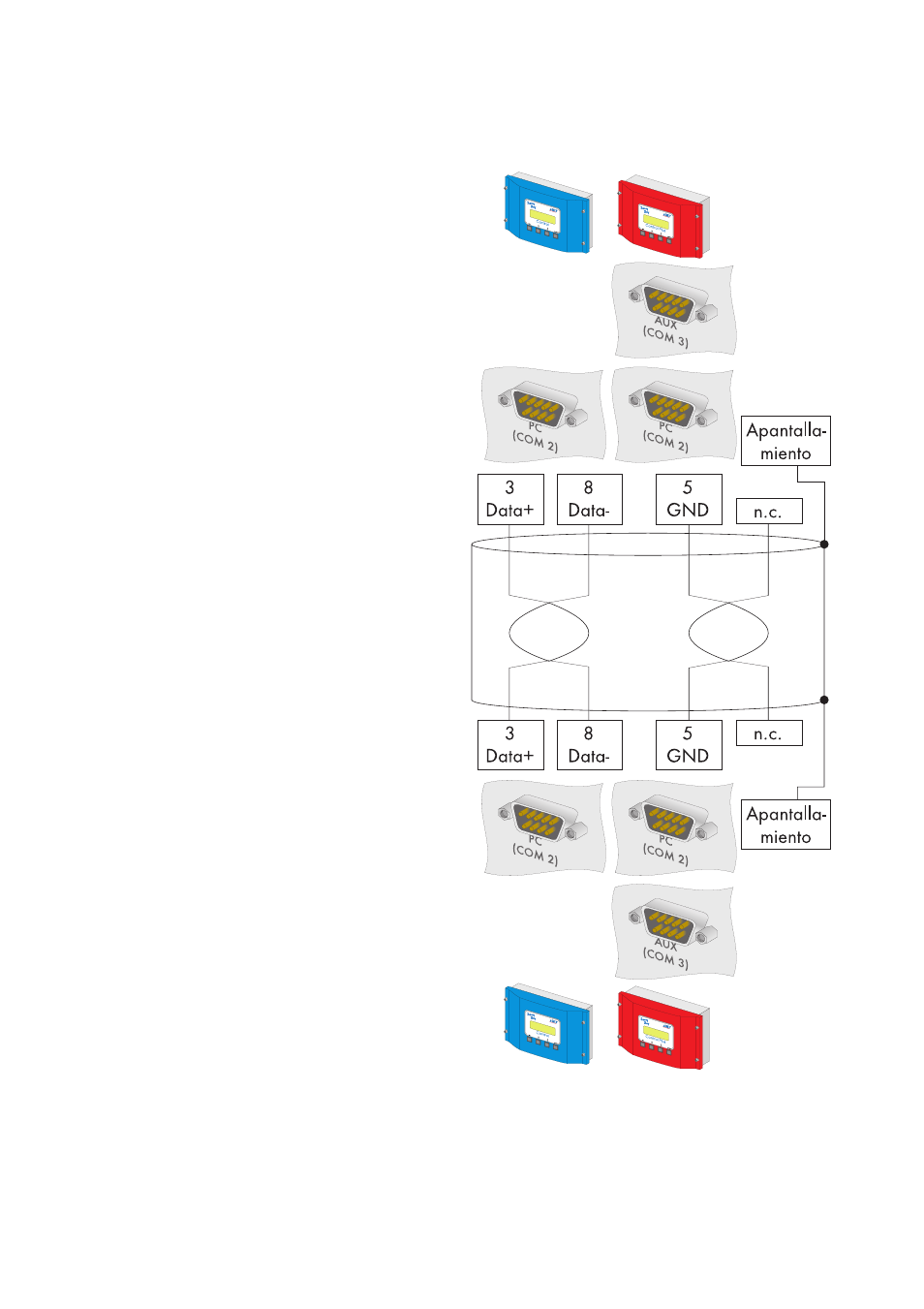

5. Conecte el conector D-Sub hembra
de 9 polos al puerto del Sunny Boy
Control equipado con la interfaz
RS485.
Sunny Boy Control: PC (COM 2)
Sunny Boy Control Plus: PC (COM
2) o AUX (COM 3)
6. Conecte Data+ del PC a Data+ del
Sunny Boy Control/Plus, etc. Las
tres conexiones son conectadas
directamente unas a otras.
7. En el último Sunny Boy Control/
Plus se deberá insertar el puente A
de la interfaz utilizada, mientras
que en todos los demás el puente
A no debe insertarse. Asegúrese
de que en la interfaz utilizada no
estén colocados los puentes B ni
C.
8. Conecte Data+ del siguiente
Sunny Boy Control/Plus a Data+
del Sunny Boy Control/Plus
anterior, etc. Las tres conexiones
son conectadas directamente unas
a otras.
9. En el último Sunny Boy Control/
Plus se deberá insertar el puente A
de la interfaz utilizada, mientras
que en todos los demás el puente
A no debe insertarse. Asegúrese
de que en la interfaz utilizada no
estén colocados los puentes B ni
C.
Sunny Boy Control Sunny Boy Control Plus
Sunny Boy Control Sunny Boy Control Plus
