Gestionar y guardar datos localmente SMA Technologie AG
Página 124 SDC-TES080642 Manual abreviado
Crear el diagrama

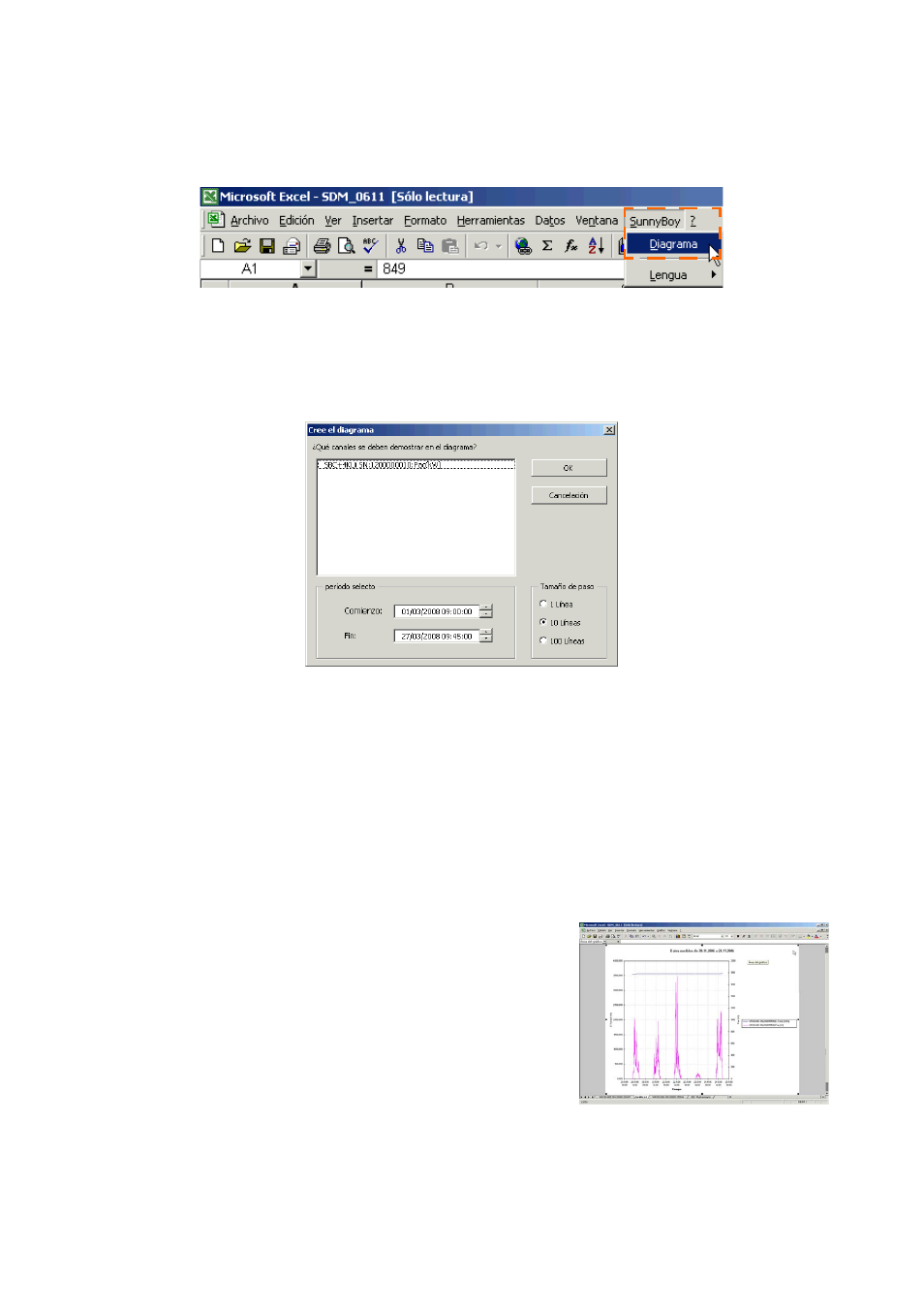

8. En Excel vaya a "Sunny Boy/Diagrama" (véase la figura abajo).
Se abre la ventana "Cree el diagrama".
9.
Seleccione de la lista los canales a mostrar en el diagrama, haciendo clic en el
nombre de los canales. Puede seleccionar varios canales. Los canales
seleccionados se muestran en otro color.
10. Realice los ajustes oportunos para la visualización del diagrama.
Comienzo y fin: Comienzo y fin (fecha y hora) del intervalo a mostrar. Evite ajustar
un intervalo excesivamente largo, ya que Excel no puede mostrar más de 4.000
juegos de datos en un mismo diagrama.
Tamaño de paso: Determina el tamaño de paso en líneas, de las que se toman
los valores de medición. Con un tamaño de paso de "10 Líneas" solamente se
registra cada décimo valor.
11. Haga clic en <Ok>. Se muestra el diagrama.
Ejemplo
Ejemplo de un diagrama
