6
Instalación
6.1
Vista general del área de conexión del SMA String-
Monitor
Vista inferior

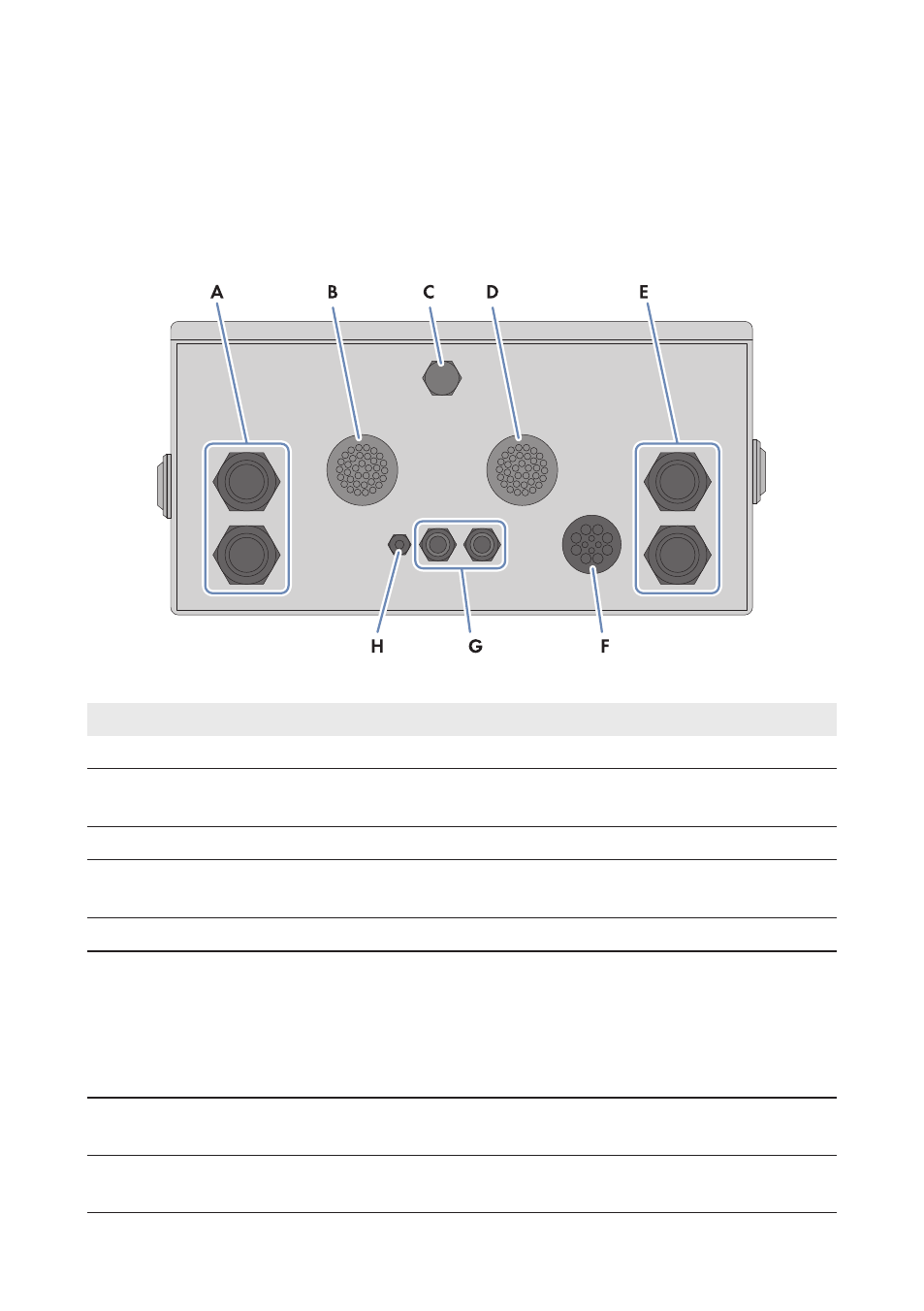

Imagen 10: Vista inferior del SMA String‑Monitor
Posición
Denominación
A
Abertura en la carcasa con racor atornillado para los cables principales de CC+
B
Abertura en la carcasa con mazos de cables de string (PV+) y conectadores de en-
chufe de CC (premontado de fábrica)
C
Evacuación del condensado
D
Abertura en la carcasa con mazos de cables de string (PV‒) y conectadores de en-
chufe de CC (premontado de fábrica)
E
Abertura en la carcasa con racor atornillado para los cables principales de CC‒
F
Abertura en la carcasa con membrana para estos cables:
• Comunicación
• Sensores
• Puesta a tierra funcional externa para el subgrupo del equipo electrónico
• Puesta a tierra funcional externa para el descargador de sobretensión de CC
G
Abertura en la carcasa con racor atornillado para los cables del suministro de ten-
sión externo de de 230 V
CA
H
Abertura en la carcasa con racor atornillado para el cable de la puesta a tierra
funcional para el grupo de suministro de corriente
