4.4 Conexiones del subgrupo del equipo electrónico
1 2 3 4 5 6 7 8 9 1112 14
A
B
C
D
E
F
G
H
K
L
M
N O P Q
I

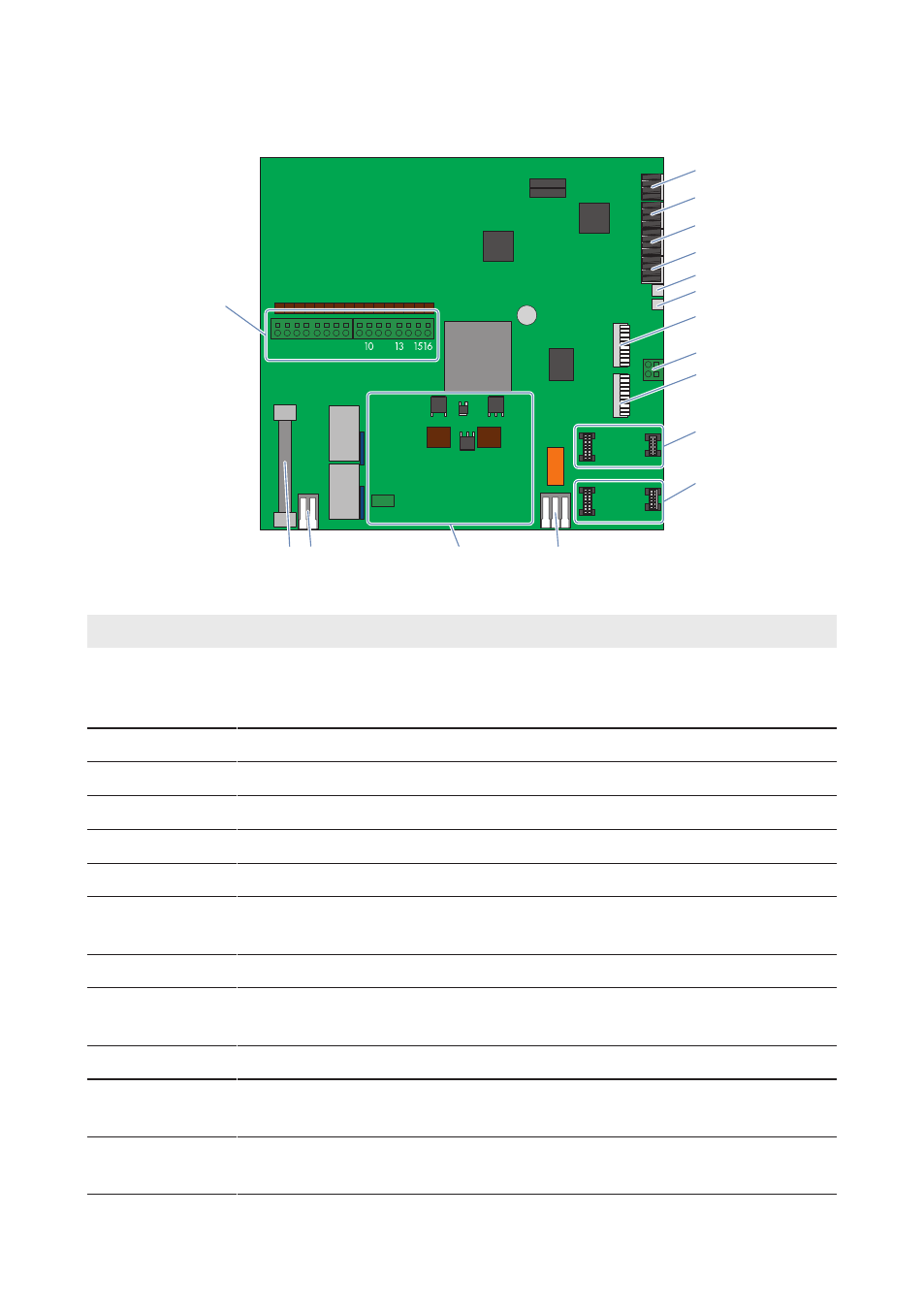

Imagen 6: Conexiones del subgrupo del equipo electrónico
Posición Denominación Explicación
A ‒ Conexión del mazo de cables de string (PV+) y, según el
modelo, tarjeta de adaptación (MEU) para el número de
entradas (preinstalado de fábrica)
B X1 Entrada analógica de corriente
C X2 Entrada analógica de termistor externo 1 (EXT 1)
D X3 Entrada analógica de termistor externo 2 (EXT 2)
E X4 Entrada digital del cliente
F X5 Entrada digital del descargador de sobretensión de CC
G X6 Contacto de aviso de estado del interruptor-seccionador
de potencia de CC
H X7 Salida de comunicación ethernet LAN OUT
I X8 Conexión para el cable de puesta a tierra para la puesta
a tierra funcional del subgrupo del equipo electrónico
K X9 Entrada de comunicación ethernet LAN IN
L LWLPB 1 Ranura para el módulo de interfaces de fibra óptica (en-
trada de comunicación LWL IN)
M LWLPB 2 Ranura para el módulo de interfaces de fibra óptica (sali-
da de comunicación LWL OUT)
