SMA Solar Technology AG 7 Conexión eléctrica
Instrucciones de instalación MC_BOX_36-BE-es-20 29

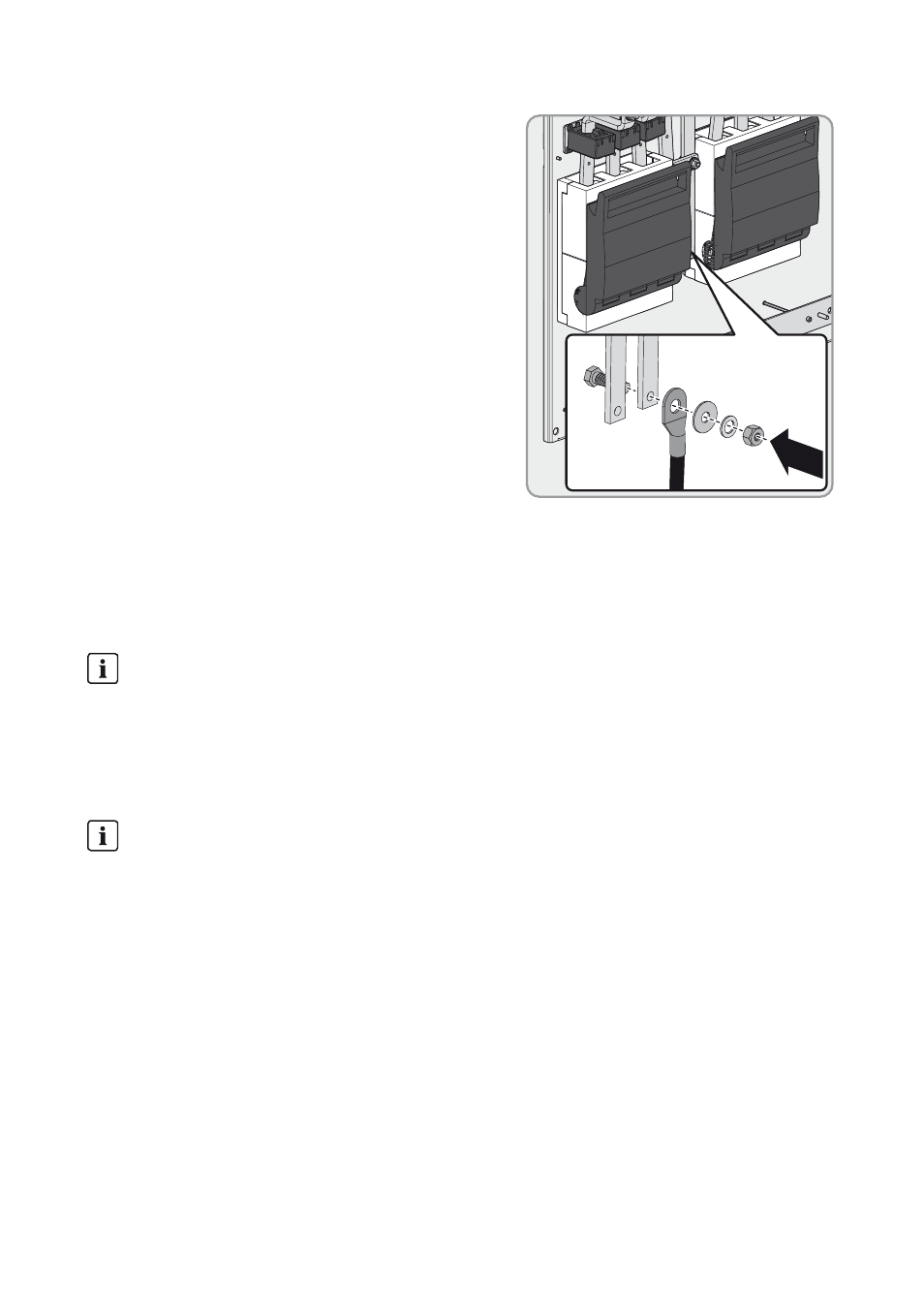

13. Conecte el conductor neutro a la barra colectora
MC-X2 (ancho 19, par de apriete: 25 Nm).
Mantenga este orden de montaje: cabeza de tornillo
| conexión del conductor neutro | terminal de cable
| arandela protectora | arandela elástica | tuerca.
14. Monte el cable de conexión en el riel para el paso de los cables previsto para ello.
Utilice para ello las abrazaderas y contracubetas suministradas.
La sujeción del cable garantiza una descarga de tracción del cable en la conexión.
7.7 Conexión de la instalación fotovoltaica
Cableado
Dimensione el cable de conexión para la potencia constante de la instalación fotovoltaica y la
corriente de cortocircuito del generador.
En caso de cortocircuito, las corrientes de cortocircuito del generador fluirán a través del cable de
conexión no protegido situado entre la Multicluster Box y el distribuidor principal de energía
fotovoltaica. Al observar la protección del cable en caso de cortocircuito, se pueden obviar los
inversores fotovoltaicos y los Sunny Island ya que, por su tipo de construcción, no pueden afectar a
los cables de conexión en caso de cortocircuito.
Requisitos para el cableado:
☐ Material de los conductores: cobre
Protección de cables
La Multicluster Box no sustituye el distribuidor principal de energía fotovoltaica. Instale en
el distribuidor principal de energía fotovoltaica los disyuntores para asegurar y
desconectar el inversor fotovoltaico y, en caso necesario, un diferencial entre la
Multicluster Box y la instalación fotovoltaica. Para ello, tenga en cuenta todas las
normativas y directivas vigentes en el lugar de la instalación.
Conexión de otros generadores de energía
En la Multicluster Box se pueden conectar otros generadores de energía en lugar de una
instalación fotovoltaica, p. ej. pequeñas instalaciones eólicas.
