7 Conexión eléctrica
SMA Solar Technology AG
22
MC_BOX_36-BE-es-20
Instrucciones de instalación
7.1.3 Barra equipotencial

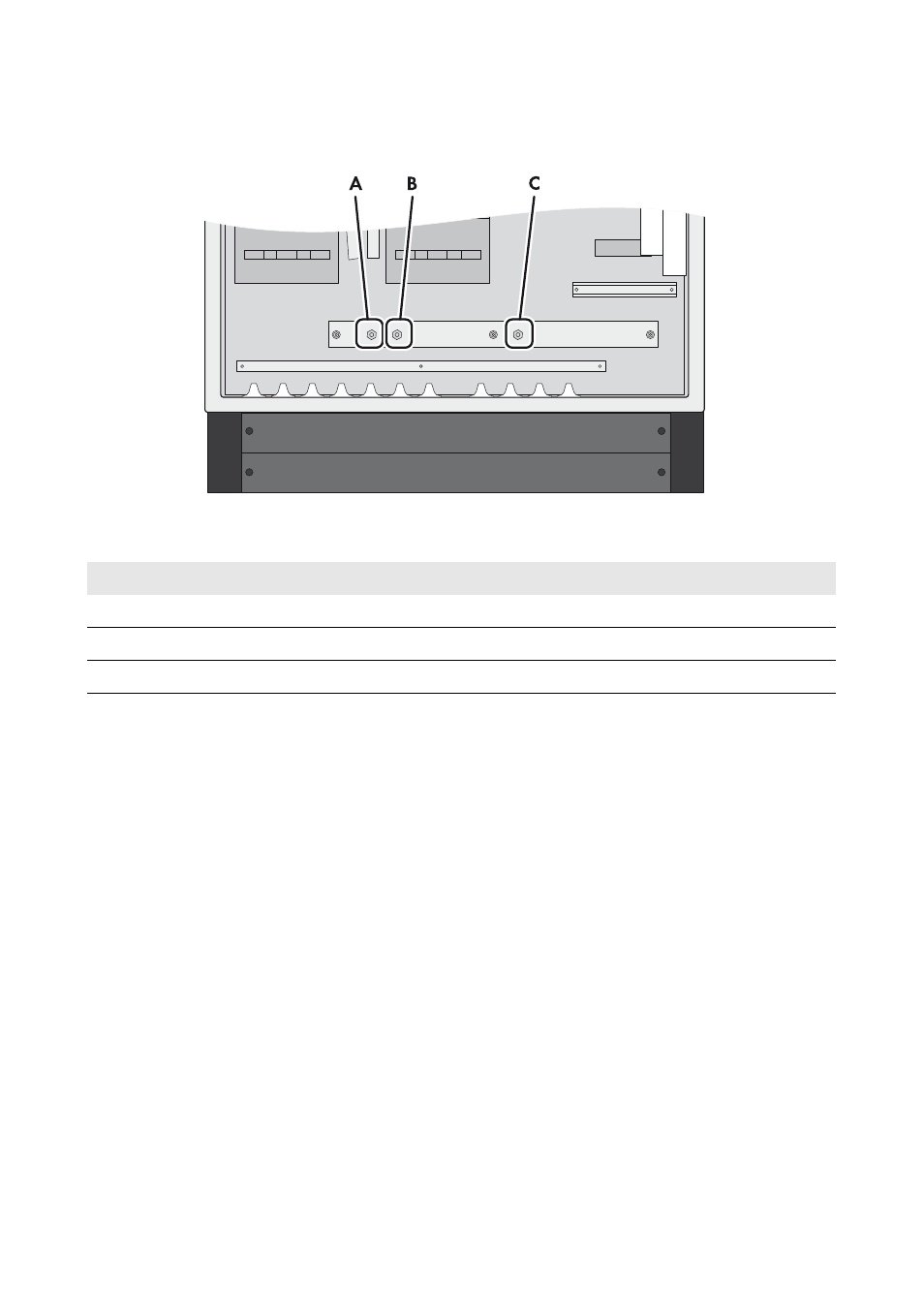

Imagen 9: Barra colectora para conectar los conductores de protección
7.2 Apertura de la Multicluster Box
1. Abra la Multicluster Box con la llave del armario de distribución suministrada.
2. Abra la puerta derecha hasta que se encaje el seguro de la puerta.
3. Desbloquee la puerta izquierda con la palanca giratoria y ábrala hasta que se encaje el
seguro de la puerta.
Componente Descripción
A
Conexión a tierra del generador
B
Conexión a tierra de equipos consumidores
C
Conexión a tierra de la instalación fotovoltaica
