6 Puesta fuera de servicio SMA Solar Technology AG
18 485i-Module-IA-es-18 Instrucciones de instalación
6 Puesta fuera de servicio
6.1 Desmontaje del módulo de datos 485
Peligro de muerte por descarga eléctrica al abrir el inversor
Riesgo de muerte o lesiones graves

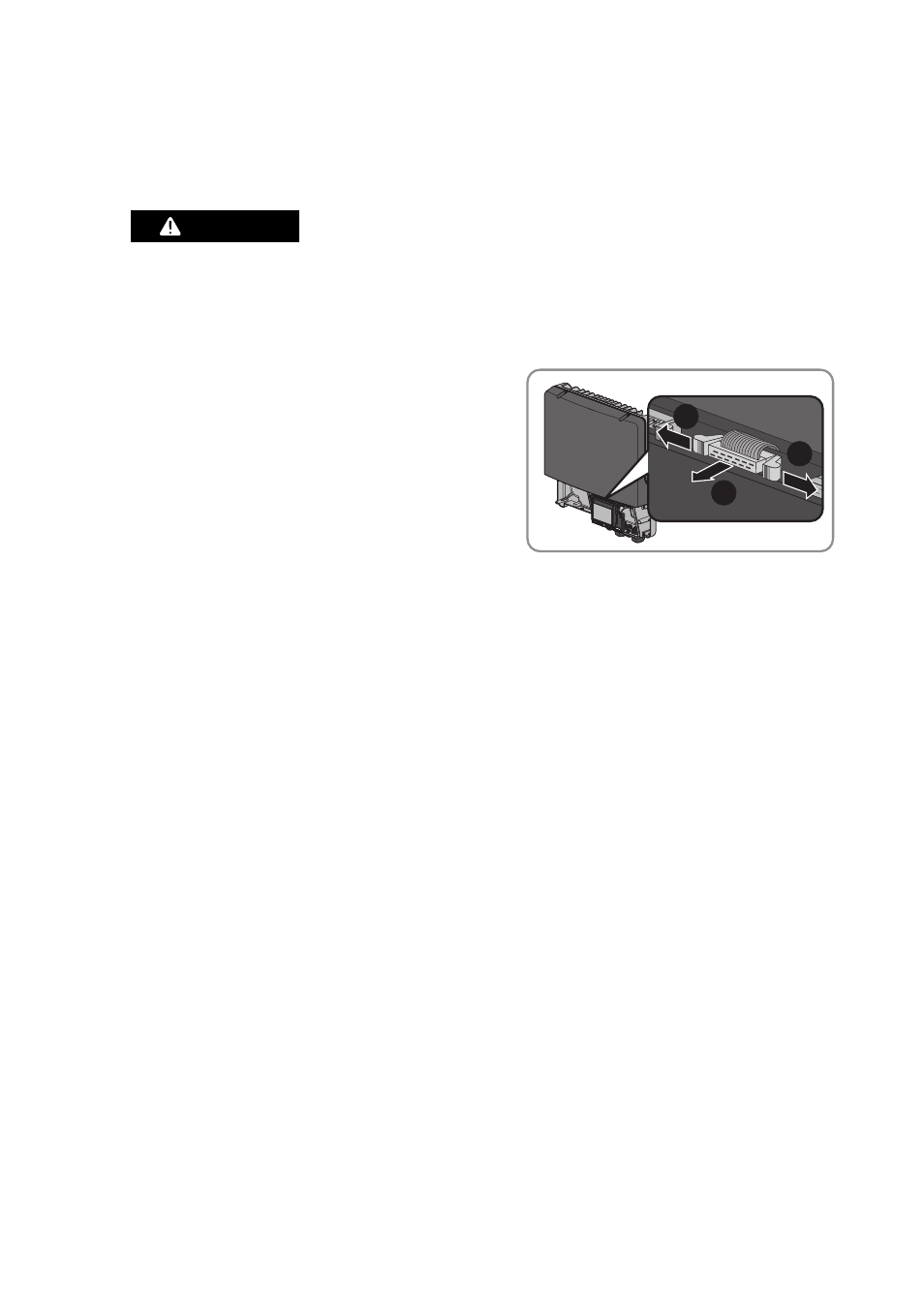

2. Presione hacia fuera los ganchos de retención
izquierdo y derecho y retire el conector del cable
plano del conector central en el inversor.
3. Afloje el tornillo de la pantalla hasta que esta se pueda plegar hacia arriba.
4. Pliegue la pantalla hacia arriba hasta que encaje.
5. Desenrosque la tuerca de unión del racor atornillado para cables.
6. Abra los bornes de conexión por resorte del conector del módulo de datos 485.
7. Retire los cables del módulo de datos 485.
8. Desenrosque la contratuerca del racor atornillado para cables.
9. Retire el racor atornillado para cables y los cables del inversor.
10. Afloje el tornillo del módulo de datos 485 y retire el módulo de datos 485.
11. Cierre los bornes de conexión por resorte del conector en el módulo de datos 485.
12. Pliegue hacia abajo la pantalla y enrosque a mano el tornillo de la pantalla.
13. Cierre la abertura en la carcasa del inversor con el tapón obturador.
14. Cierre el inversor (consulte las instrucciones de instalación del inversor).
1.
1&-*(30
• Desconecte el inversor de la tensión en los lados de CA y CC y ábralo (consulte las
instrucciones de instalación del inversor).
2
1
1
