5. Pele 6 mm de 3 conductores. Dos de los conductores deben formar un par trenzado para la
comunicación.
6. Recorte el resto de los conductores hasta el revestimiento del cable.

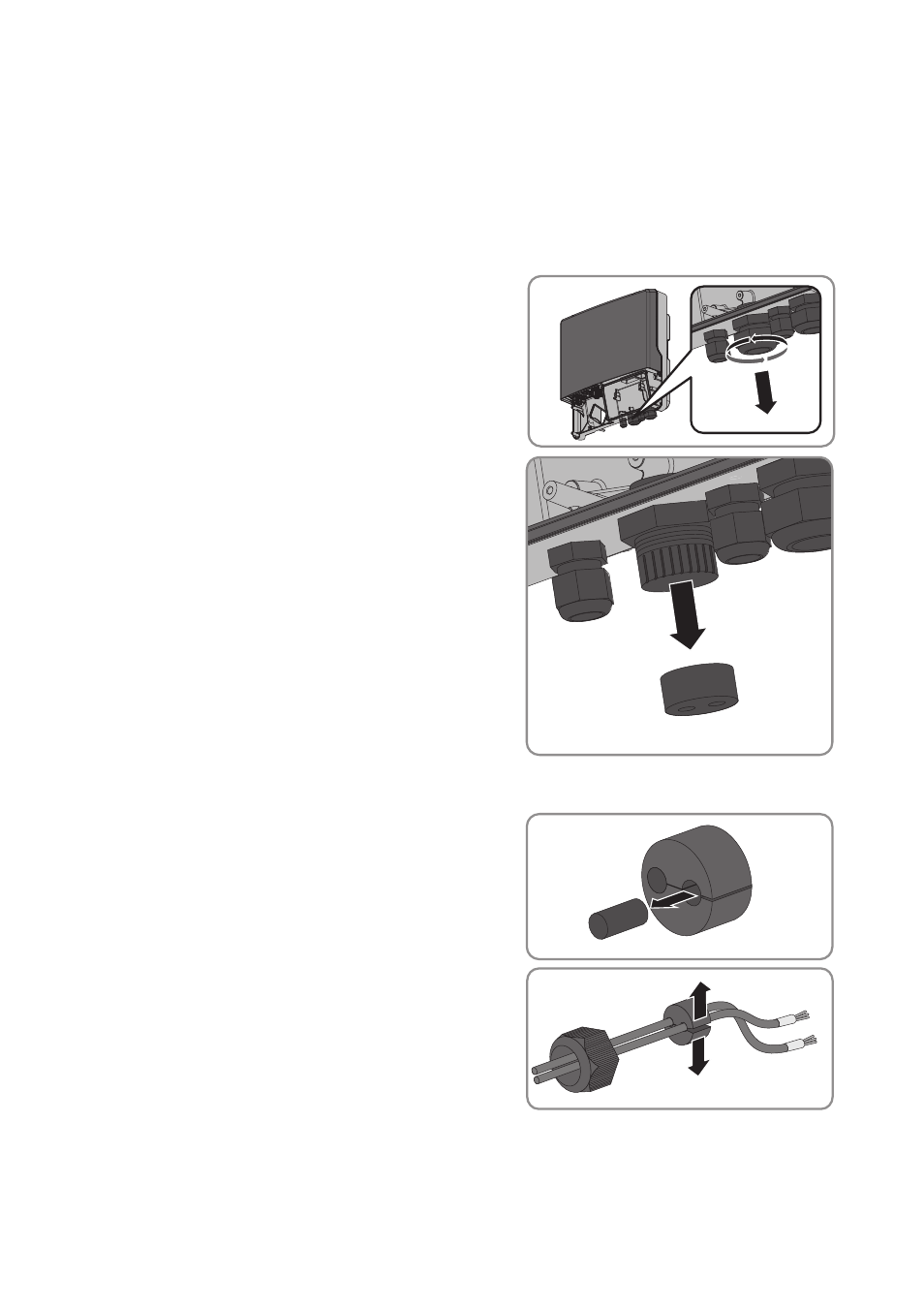

Conexión del cable al módulo de datos 485
1. Pliegue la pantalla hacia arriba hasta que encaje.
2. Desenrosque la tuerca del racor atornillado para
cables en el inversor.
3. Extraiga la junta desde el interior del racor
atornillado.
4. Introduzca el cable en el inversor desde fuera, a
través de la tuerca suelta y el racor atornillado para cables.
5. Por cada cable retire un tapón obturador de la
junta.
6. Introduzca el cable en la junta.
7. Introduzca la junta en el racor atornillado para
cables. Asegúrese de cerrar con los tapones obturadores las boquillas de paso no utilizadas.
8. Enrosque ligeramente la tuerca de unión del racor atornillado para cables.
