SMA Solar Technology AG 2 Seguridad
Instrucciones de funcionamiento GRID-BOX-12-3-20-BE-es-10 7
2 Seguridad
2.1 Uso previsto
La Grid Connect Box es un equipo de conmutación automática que permite un funcionamiento seguro utilizando la red
pública y un generador como fuentes de energía para un sistema multiclúster de SMA.

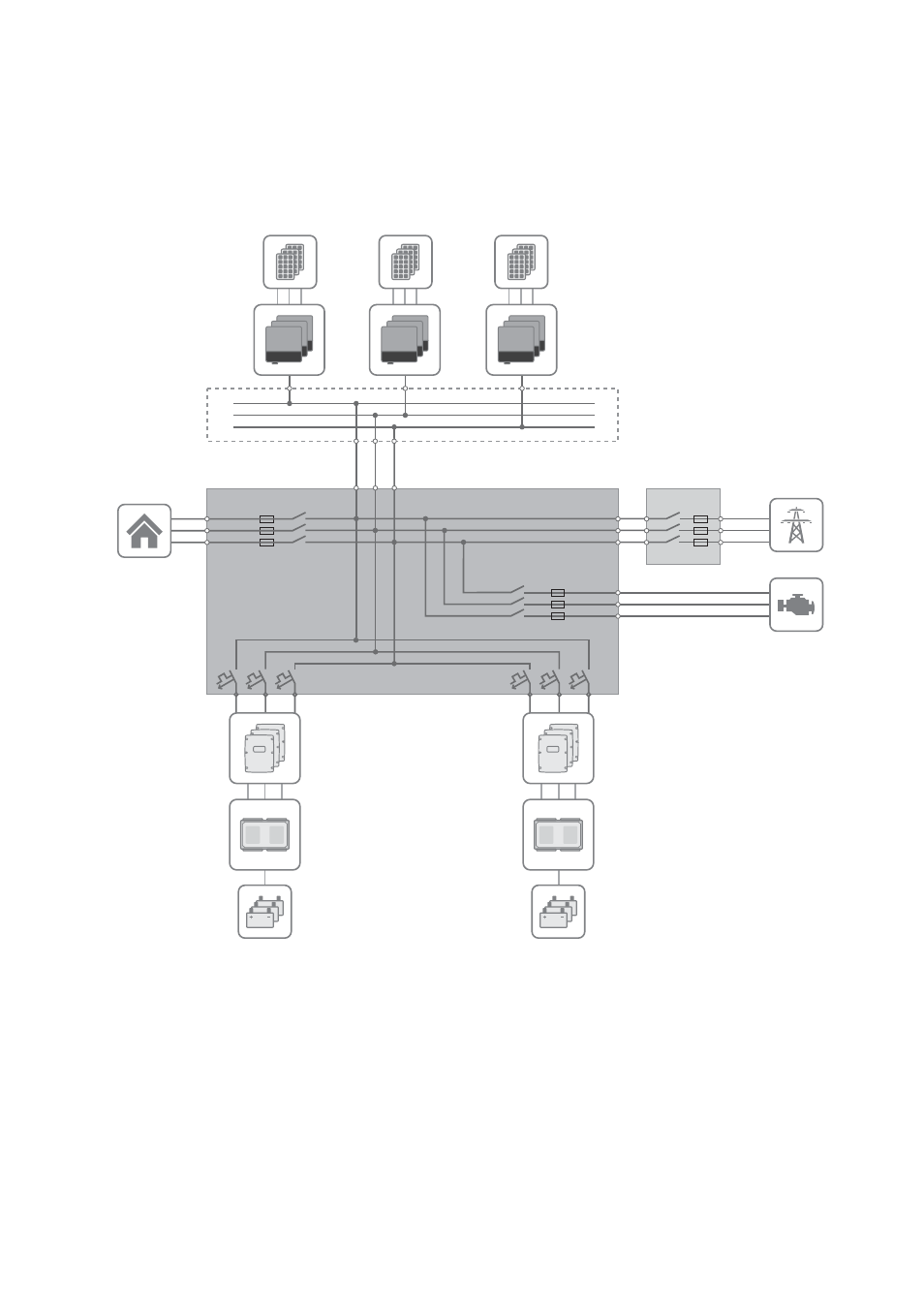

Imagen 1: Esquema de interconexión del sistema multiclúster con la Grid Connect Box
Las condiciones de conexión técnicas del operador de la red y las normativas y directivas locales vigentes especifican
si, en caso de un apagón, el sistema multiclúster se desconecta de la red pública de manera omnipolar o si solamente
se desconectan los conductores de fase. La Grid Connect Box se entrega siempre con la función de desconexión
omnipolar. En caso de que no esté permitida la desconexión omnipolar, deberá desactivar esta función en la
Grid Connect Box (consulte el capítulo 6.2, página 18).
Para utilizar la Grid Connect Box con la función de desconexión omnipolar, el sistema de la red pública debe ser un
sistema TN-S, TN-C-S o TT. Para utilizar la Grid Connect Box sin la función de desconexión omnipolar, el sistema de la
red pública debe ser un sistema TN-C-S (para más información acerca de la toma a tierra en el sistema multiclúster,
consulte las instrucciones de funcionamiento de la Multicluster Box).
BATFUSE
SUNNY ISLAND
GRID-BOX
Contactor de los equipos
consumidores
INVERSOR
FOTOVOLTAICO
MULTICLUSTER BOX
Distribuidor principal de CA
Distribudor principal
fotovoltaico
(no incluido en la
entrega)
BATERÍA
Protección de generador GENERADOR
CONSUMIDORES
MÓDULOS
FOTOVOLTAICOS
RED PÚBLICA
