SMA Solar Technology AG

9  Instrucciones recurrentes

Instrucciones de funcionamiento

GRID-BOX-12-3-20-BE-es-10

25

9.3 Introducción de cables

Requisito:

☐ Los zócalos deben estar desmontados (consulte el capítulo 5.4.2 “Transporte y colocación de la

Grid Connect Box”, página 16).

Procedimiento:

1. Desmonte la cubierta de protección de la Grid Connect Box (consulte el capítulo 9.1, página 23).

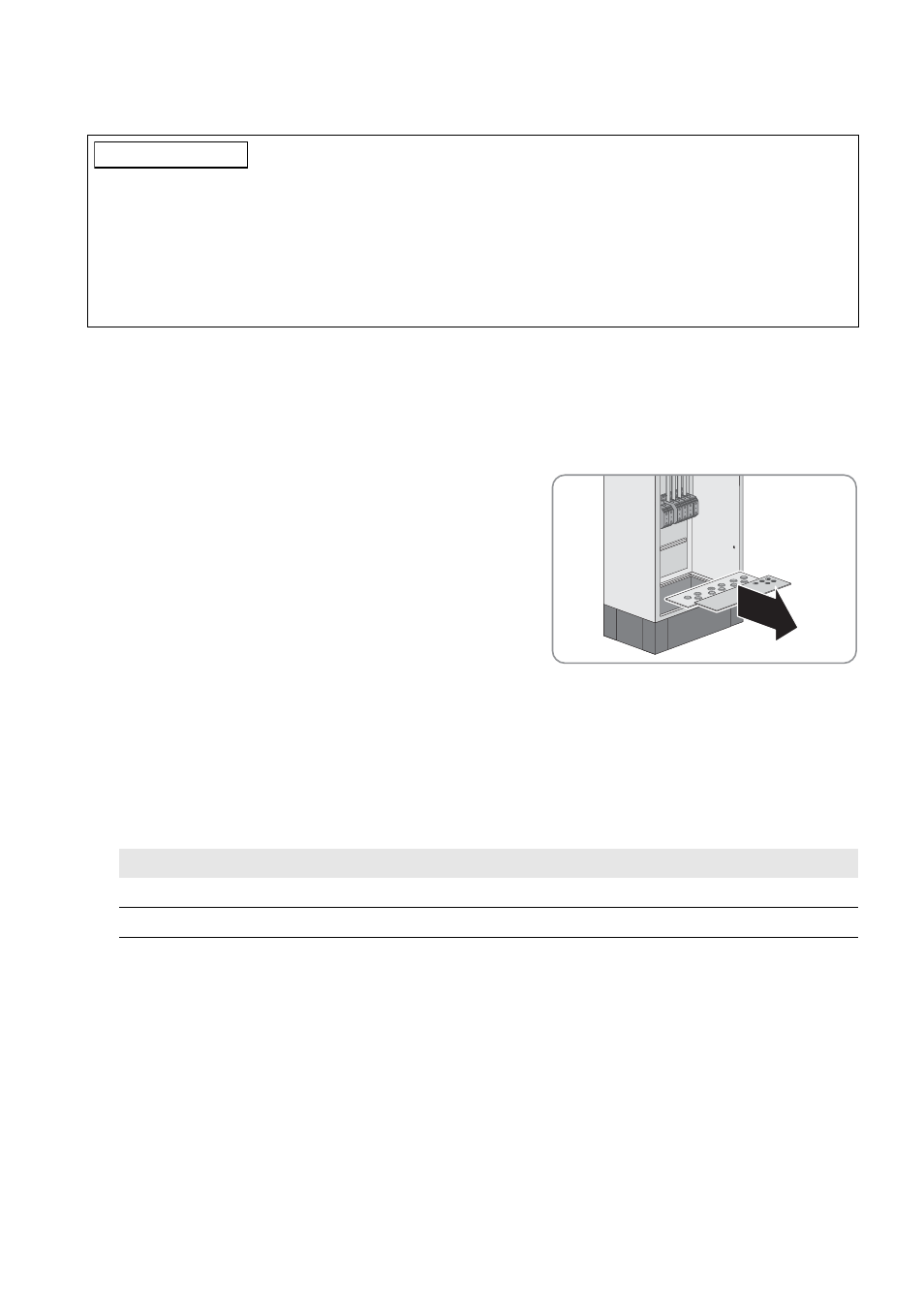

2. En la base de la Grid Connect Box, retire los tornillos (TX 30) de

la placa base delantera y trasera y retírelas.

3. Introduzca todos los cables en la Grid Connect Box siguiendo este procedimiento:

• Elija la entrada de cable adecuada para cada cable.
• Perfore la membrana de la entrada seleccionada con un objeto punzante. Cuando lo haga, preste atención a

que la abertura no sea demasiado grande.

• Introduzca cada cable a través de la membrana de la entrada seleccionada en el interior de la

Grid Connect Box. Asegúrese de que el cable quede rodeado y bien apretado por la membrana.

• Pele cada cable.

4. Coloque la placa base y apriete todos los tornillos de esta (TX 25, par de apriete: 9 Nm).
5. Atornille los zócalos de la Grid Connect Box con los tornillos de fijación (TX 30, par de apriete: 12 Nm).

13&$"6$*“/

Daños en la Grid Connect Box por penetración de humedad
Si las membranas están excesivamente extendidas o dañadas, pueden penetrar el polvo y la humedad en la

Grid Connect Box. El polvo y la humedad pueden causar daños irreparables en la Grid Connect Box.

• Para elegir la entrada de cables, tenga en cuenta los diámetros de la membrana y el cable.
• Utilice las herramientas adecuadas para perforar la membrana.
• Preste atención a no romper la membrana cuando introduzca el cable.

Tipo de cable

Longitud de pelado

Cable de energía eléctrica

40 mm

Cable de control

20 mm
