SMA Solar Technology AG 6 Conexión eléctrica
Instrucciones de funcionamiento MC-BOX-12-3-20-BE-es-10 27
6.10 Conexión de los cables de datos para señales de medición y
comunicación
Los cables de datos para las señales de medición y la comunicación se conectan en la SIBUCTRL.

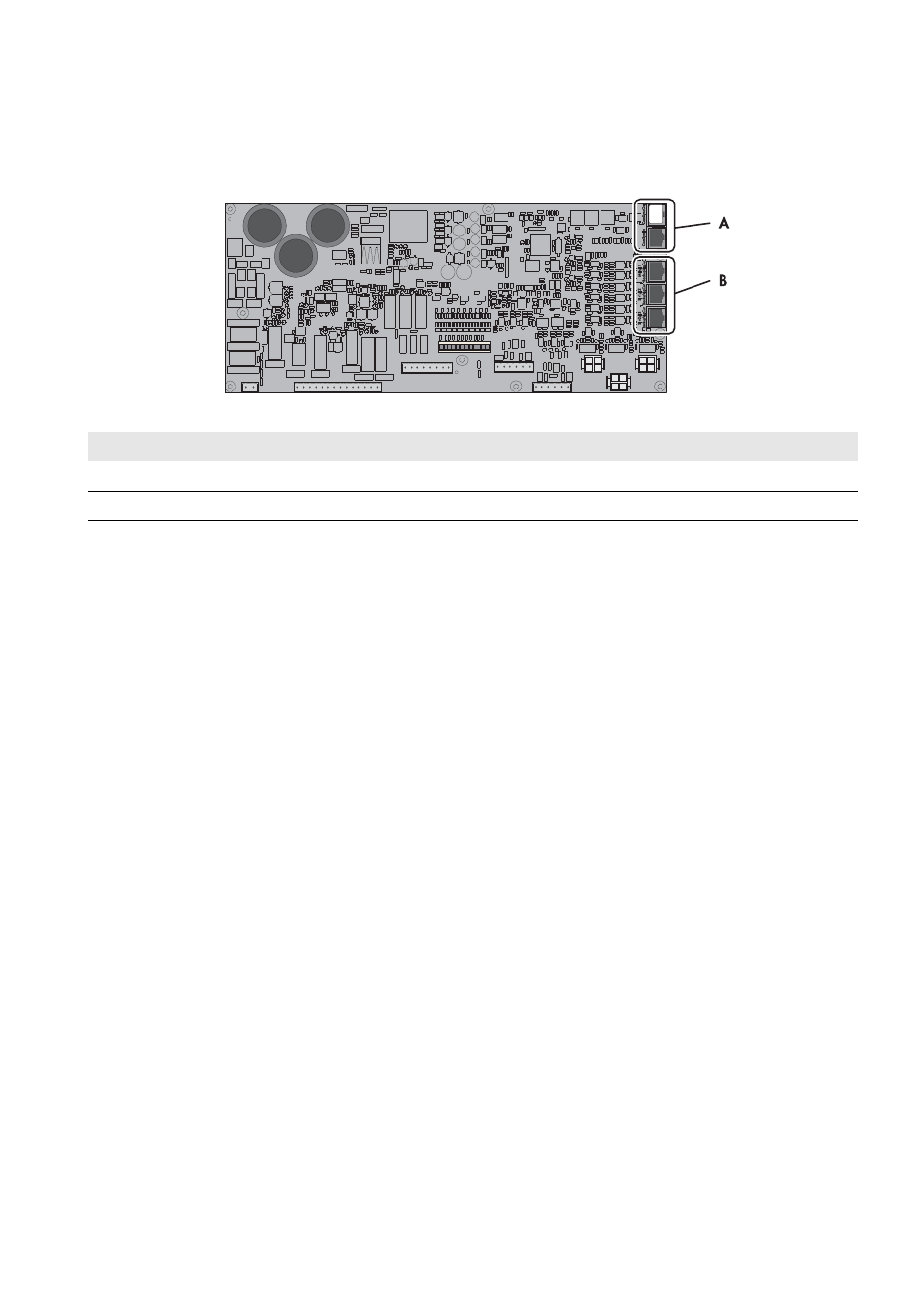

Imagen 13: Vista general del área de conexión en la SIBUCTRL
Procedimiento:
1. Introduzca los cables de datos en la Multicluster Box (consulte el capítulo 9.3.2, página 33).
2. Conecte los cables de datos para señales de medición (rojo):
• para el maestro del clúster principal a la hembrilla X30 (Mstr/L1 BackupVtgCur)
• para el esclavo 1 del clúster principal a la hembrilla X31 (Slv1/L2 BackupVtgCur)
• para el esclavo 2 del clúster principal a la hembrilla X32 (Slv2/L3 BackupVtgCur)
3. Conecte el cable de datos para la comunicación entre los inversores Sunny Island y la Multicluster Box (negro) a
la hembrilla ComSyncIn.
4. Conecte el otro extremo del cable de datos de la hembrilla ComSyncIn en el clúster principal de un inversor
Sunny Island.
Puesto que todos los inversores Sunny Island del clúster principal (maestro y esclavo) están conectados entre sí
mediante un bus de comunicación, la Multicluster Box puede conectarse a un esclavo o al maestro del clúster
principal (consulte la documentación del inversor Sunny Island).
5. Compruebe que el terminador esté insertado en la hembrilla ComSyncOut.
6.11 Montaje de los zócalos
Requisito:
☐ Todos los trabajos de instalación deben estar completados.
Procedimiento:
1. Asegúrese de que los cables de energía eléctrica están sujetados con una descarga de tracción.
2. Coloque los zócalos y apriete los tornillos de fijación de los zócalos (TX 30, par de apriete: 21 Nm).
Posición Denominación
A Hembrillas para señales de medición (ComSyncIn, ComSyncOut)
B Hembrillas para comunicación (X30, X31, X32)
