6.7 Conexión de inversores Sunny Island

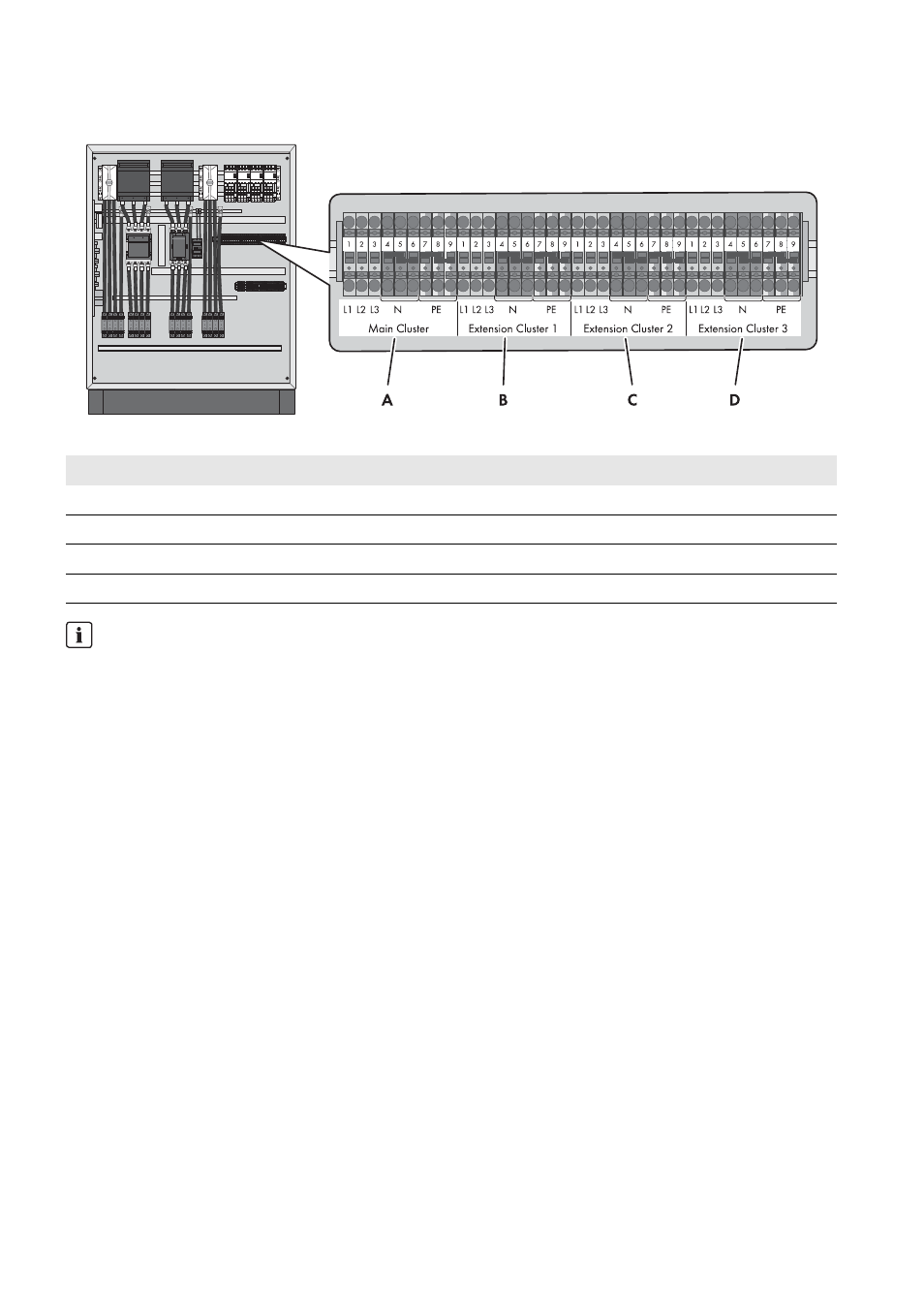

Imagen 11: Vista general de los bornes de conexión por resorte para conectar cables de energía eléctrica
Requisito del cable:
☐ Material de los conductores: cobre
Procedimiento:
1. Introduzca los cables de energía eléctrica en la Multicluster Box (consulte el capítulo 9.3.1, página 32).
2. Conecte los conductores de fase, los conductores neutros y los conductores de protección de todos los inversores
Sunny Island a los bornes de conexión por resorte X105 de los inversores Sunny Island (consulte el capítulo 9.4.1,
página 35).
6.8 Puesta a tierra del sistema multiclúster
Los conductores neutros dentro de la Multicluster Box no están conectados de fábrica al conductor de protección. Para
permitir un funcionamiento seguro del sistema multiclúster, deberá llevar a cabo esta medida antes de la puesta en
marcha:
Requisito del cable:
☐ Material de los conductores: cobre
Procedimiento:
• Ponga a tierra el sistema multiclúster fuera de la Multicluster Box del lado del generador. Para ello conecte el
conductor neutro con el conductor de protección y tenga en cuenta las normativas y directivas vigentes en el lugar
de la instalación.
Posición Explicación
A Bornes para los cables de energía eléctrica del clúster principal
B Bornes para los cables de energía eléctrica del clúster de extensión 1
C Bornes para los cables de energía eléctrica del clúster de extensión 2
D Bornes para los cables de energía eléctrica del clúster de extensión 3
Protección por fusible del inversor Sunny Island
Los cables de energía eléctrica de todos los inversores Sunny Island están protegidos con un disyuntor 40 A situado
en el interior de la Multicluster Box.
