SMA Solar Technology AG
Conexión eléctrica
Instrucciones de instalación
SIC50-IA-es-11
33
Procedimiento para la conexión
1. Retire la resistencia.

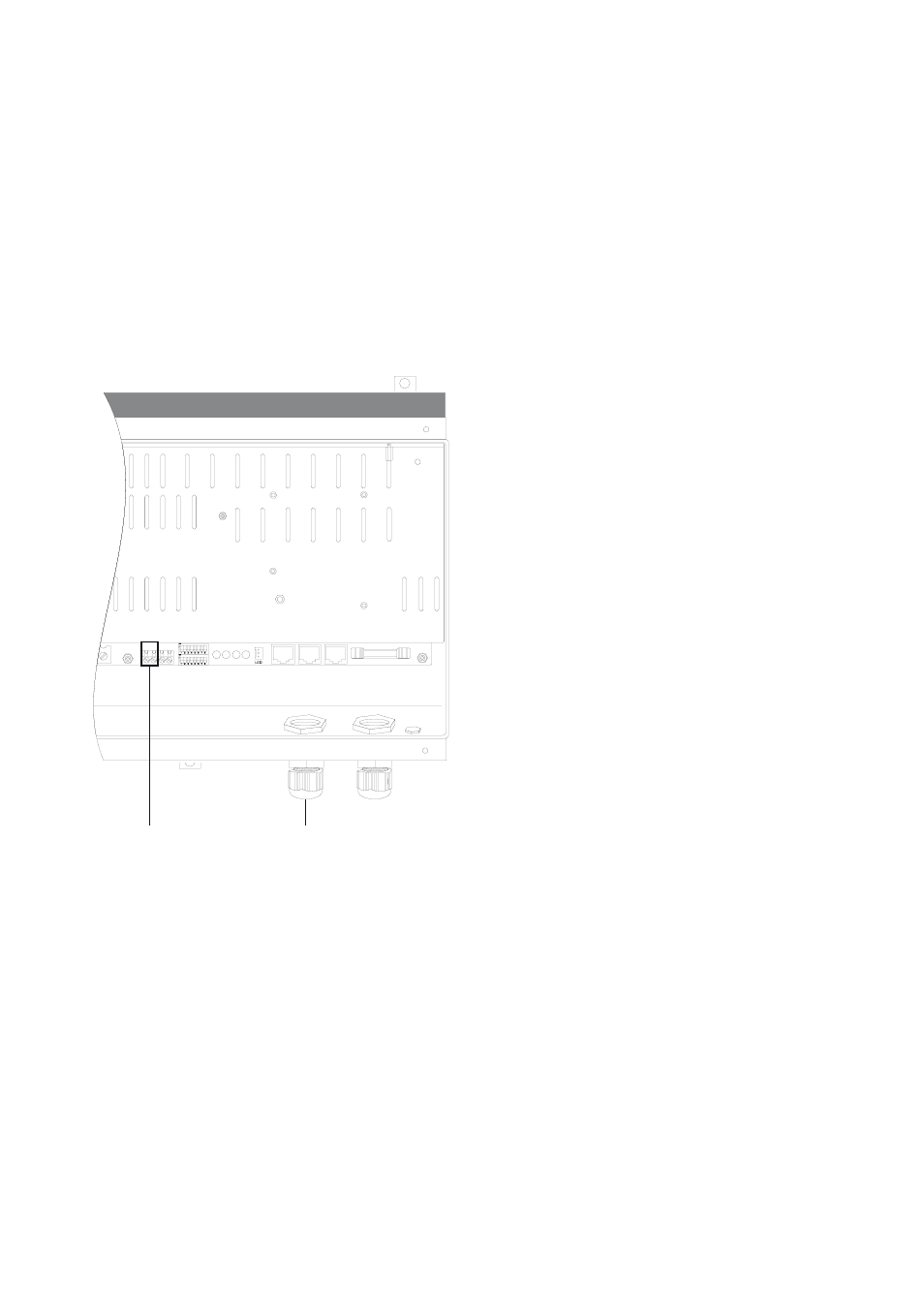

2. Afloje la tuerca de unión del racor atornillado para cables con rosca métrica M25 (A) y
colóquela por encima del cable del sensor térmico de la batería.
3. Retire la pieza de cierre con la boquilla de paso del racor atornillado para cables.
4. Introduzca los cables en la pieza de cierre a través de las boquillas de paso.
5. Conecte los cables del sensor térmico de la batería al terminal de conexión (B).
6. Enrosque la tuerca de unión del racor atornillado para cables.
A
B
