SMA Solar Technology AG
Conexión eléctrica
Instrucciones de instalación
SIC50-IA-es-11
31
Procedimiento para la conexión

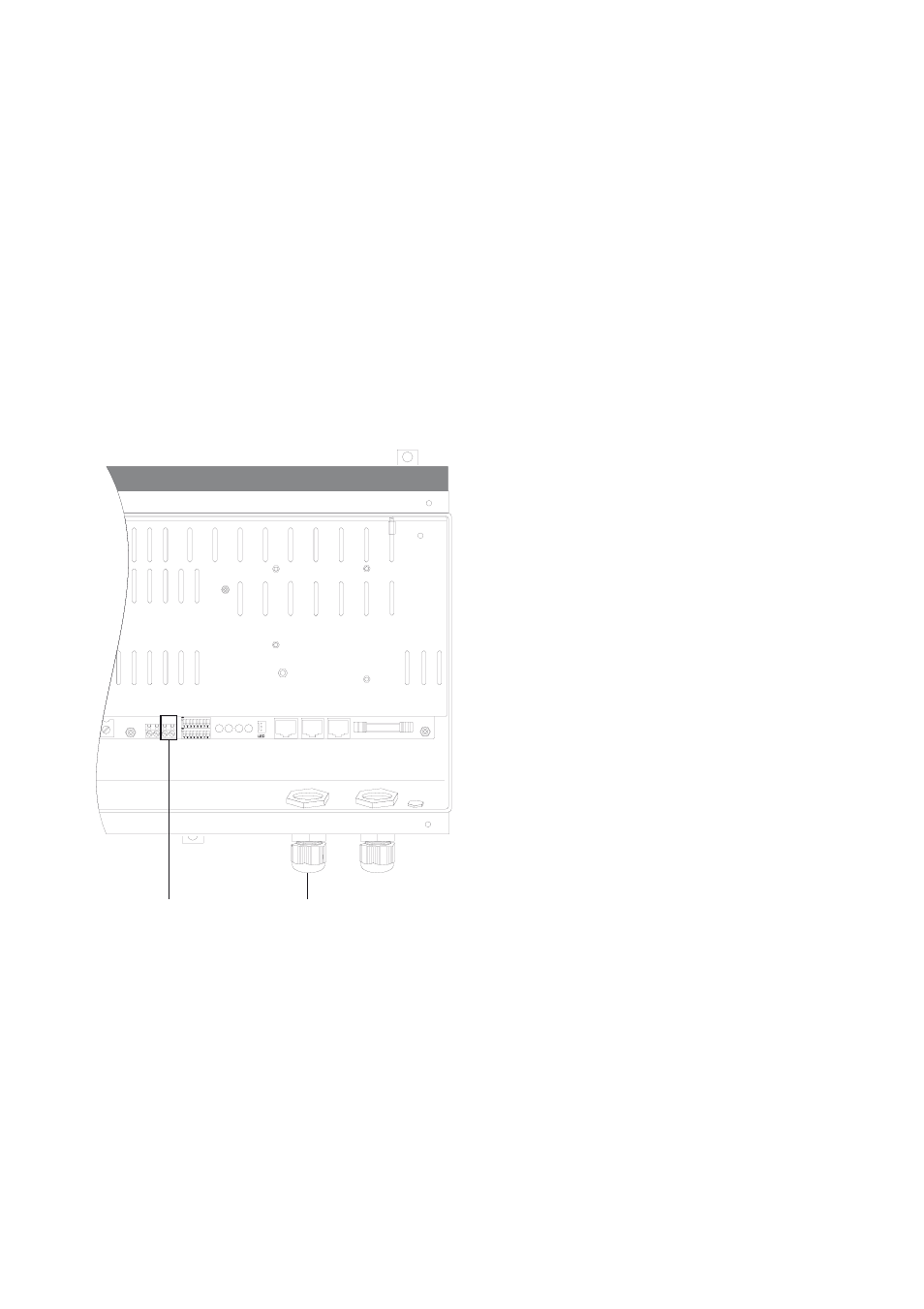

1. Afloje la tuerca de unión del racor atornillado para cables con rosca métrica M25 (A) y
colóquela por encima de los cables del contacto de aviso de fallos.
2. Tire de la pieza de cierre del racor atornillado para cables y retire el tapón obturador.
3. Introduzca el cable del contacto de aviso de fallos en la pieza de cierre a través de una
boquilla de paso.
4. Introduzca la pieza de cierre junto con los cables del contacto de aviso de fallos en el racor
atornillado para cables.
5. Introduzca los cables del contacto de aviso de fallos en el interior del regulador de carga a
través del racor atornillado para cables y conéctelos al terminal de conexión (B).
6. Enrosque la tuerca de unión del racor atornillado para cables.
A
B
