SMA Solar Technology AG 7 Conexión eléctrica
Instrucciones de instalación SI30M-44M-60H-80H-IA-es-30 57
5. Conecte los conductores al borne Relay1 o Relay2 con el borne de tres polos
(par de apriete: 0,5 Nm … 0,6 Nm):
7.5.6 Conexión de BatVtgOut, DigIn, BatTMP y BatCur
Conecte los cables a las conexiones BatVtgOut, DigIn, BatTMP y BatCur siempre de acuerdo con este procedimiento.
Material adicional necesario (no incluido en el contenido de la entrega):
☐ Si se utilizan cordones, las virolas adecuadas
Requisitos para el cableado:
☐ Conductor de cobre
☐ Sección del conductor: 0,2 mm² … 2,5 mm²
Procedimiento:
1. Perfore un punto adecuado en la placa de paso de cables con un objeto punzante.
2. Pele el cable.
3. En los cordones, coloque virolas en los conductores.
4. Introduzca los conductores en el Sunny Island a través del agujero de la placa de paso de cables.
5. Conecte los conductores al borne de cuatro polos (par de apriete: 0,5 Nm … 0,6 Nm).
4. $'9(57(1&,$
Peligro de muerte por descarga eléctrica debido a la falta de aislamiento
El cable de control puede conducir una tensión elevada. La falta de aislamiento puede dar lugar a una conexión
conductiva con otros cables o componentes, por lo que existe el riesgo de tocar componentes conductores de
tensión. El contacto con estos puede provocar la muerte o lesiones graves por descarga eléctrica.

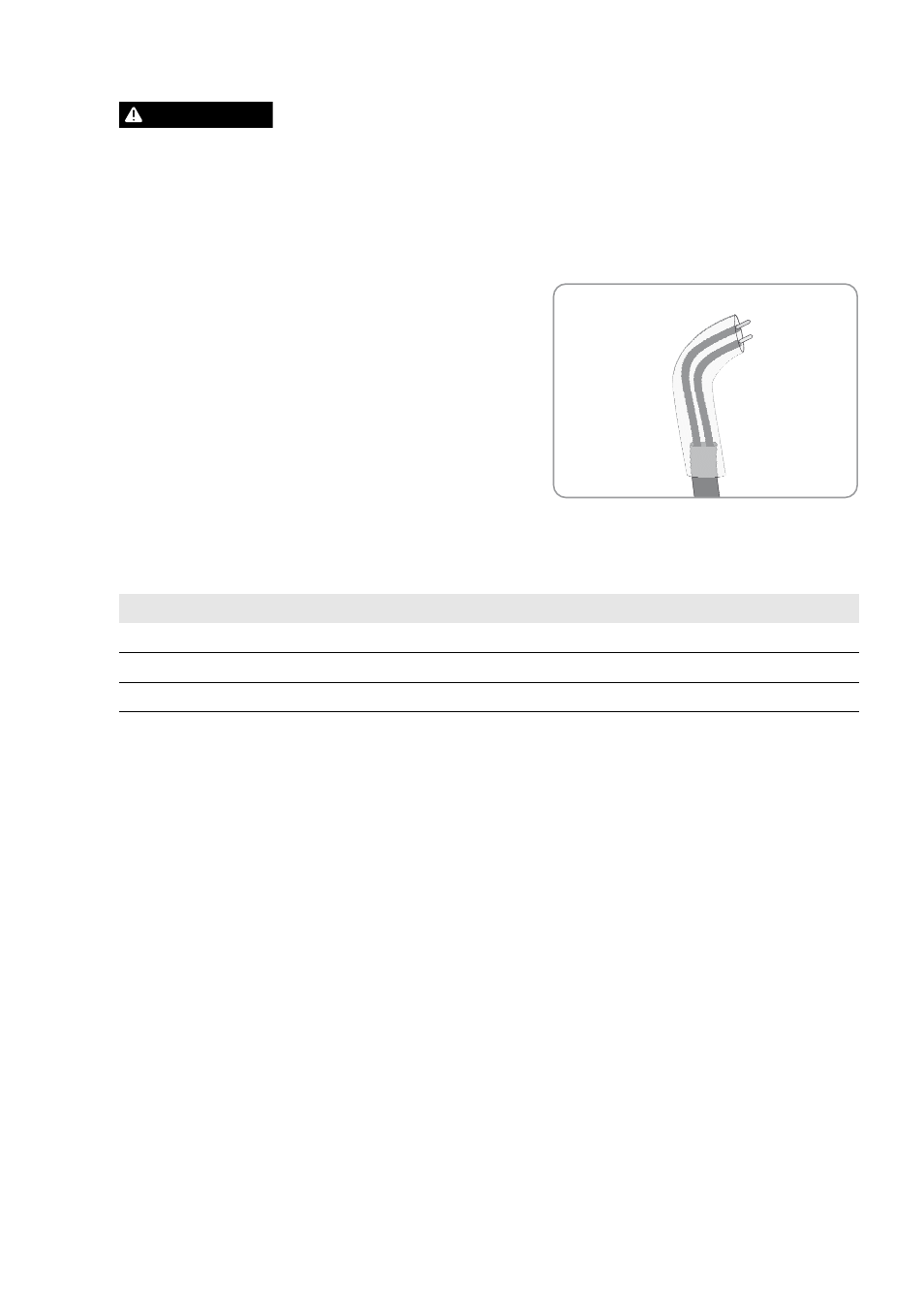

• Corte el tubo de silicona a la misma longitud del cable en el Sunny Island.
• Deslice el tubo de silicona por el cable.
☑ El cable tiene doble revestimiento aislante.
• Guíe el cable dentro del Sunny Island de modo que no toque ningún cable de datos.
Conexión Explicación
NC Cerrado en reposo
C Contacto inversor
NO Abierto en reposo
