SMA Solar Technology AG 7 Conexión eléctrica
Instrucciones de instalación SI30M-44M-60H-80H-IA-es-30 43
7.4.11 Conexión de un emisor de señales para generadores sin arranque
automático
Los generadores sin función de arranque automático no disponen de un dispositivo de arranque eléctrico. Si
instala un generador sin arranque automático, puede conectar un emisor de señales (p. ej., una lámpara indicadora) al
relé multifunción del inversor Sunny Island. De este modo, el Sunny Island puede señalizar cuándo debe poner en
funcionamiento y parar manualmente el generador.

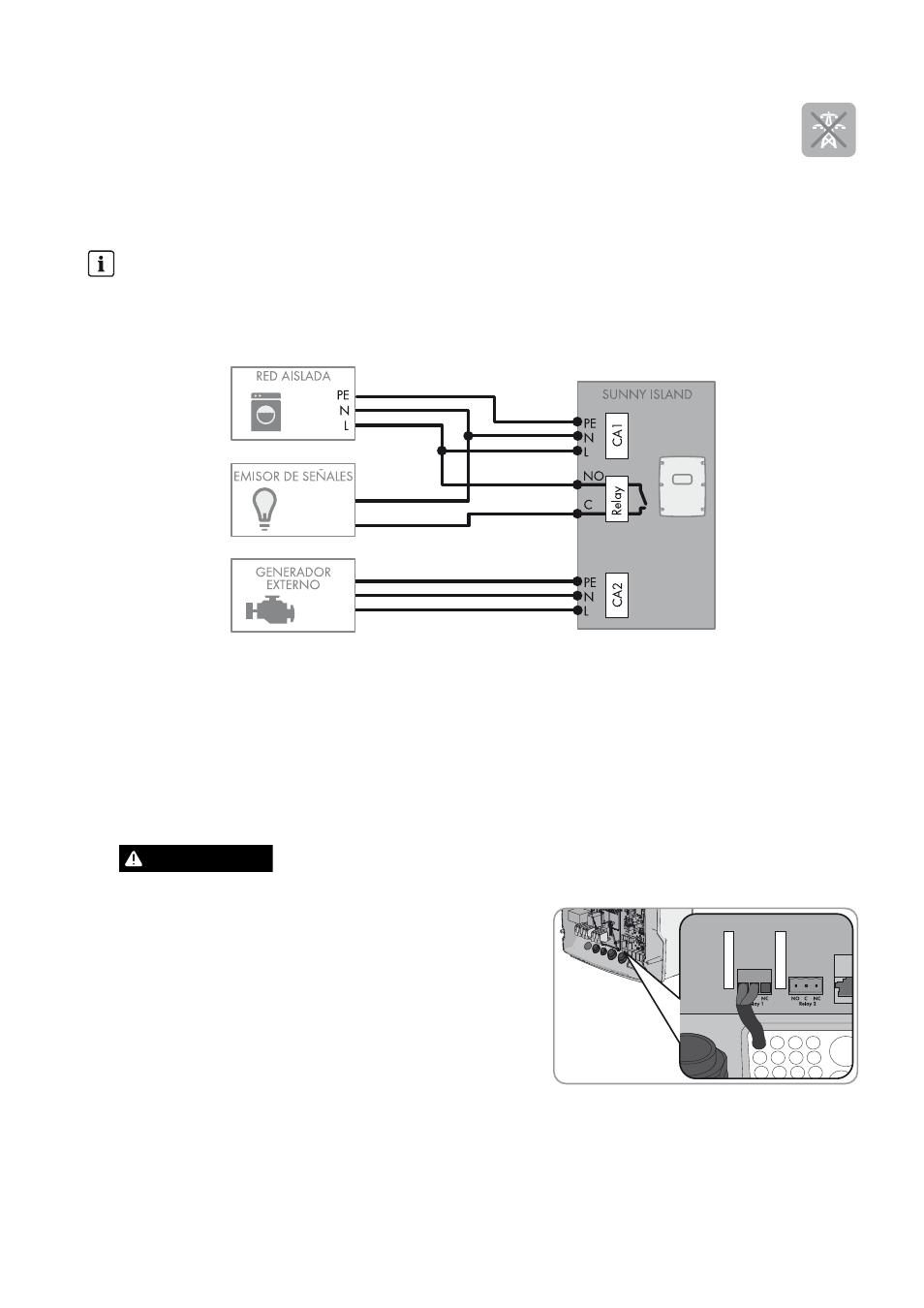

Imagen 16: Conexión de un emisor de señales para señalizar la solicitud del generador (ejemplo)
Requisitos:
☐ Deben cumplirse los requisitos técnicos del relé multifunción (consulte el capítulo 10 “Datos técnicos”, página 97).
Requisitos para el cableado:
☐ Conductor de cobre
☐ Sección del conductor: 0,2 mm² … 2,5 mm²
Procedimiento:
2. Vaya al capítulo 8.1.5, página 68 y anote el valor AutoGn en la tabla de configuración.
Conexión del emisor de señales en un clúster
Los esclavos controlan el generador con menos fiabilidad que un maestro.
• Preferentemente conecte el control del generador al maestro.
• En un sistema multiclúster, conecte siempre el emisor de señales al maestro del clúster principal.
1. $'9(57(1&,$
Peligro de muerte por descarga eléctrica debido a la falta de aislamiento
• En el Sunny Island, conecte el cable de control al relé
multifunción Relay1 o Relay2 (consulte el capítulo 7.5.5
“Conexión de Relay 1 y Relay 2”, página 56). Utilice para
ello las conexiones C y NO.
