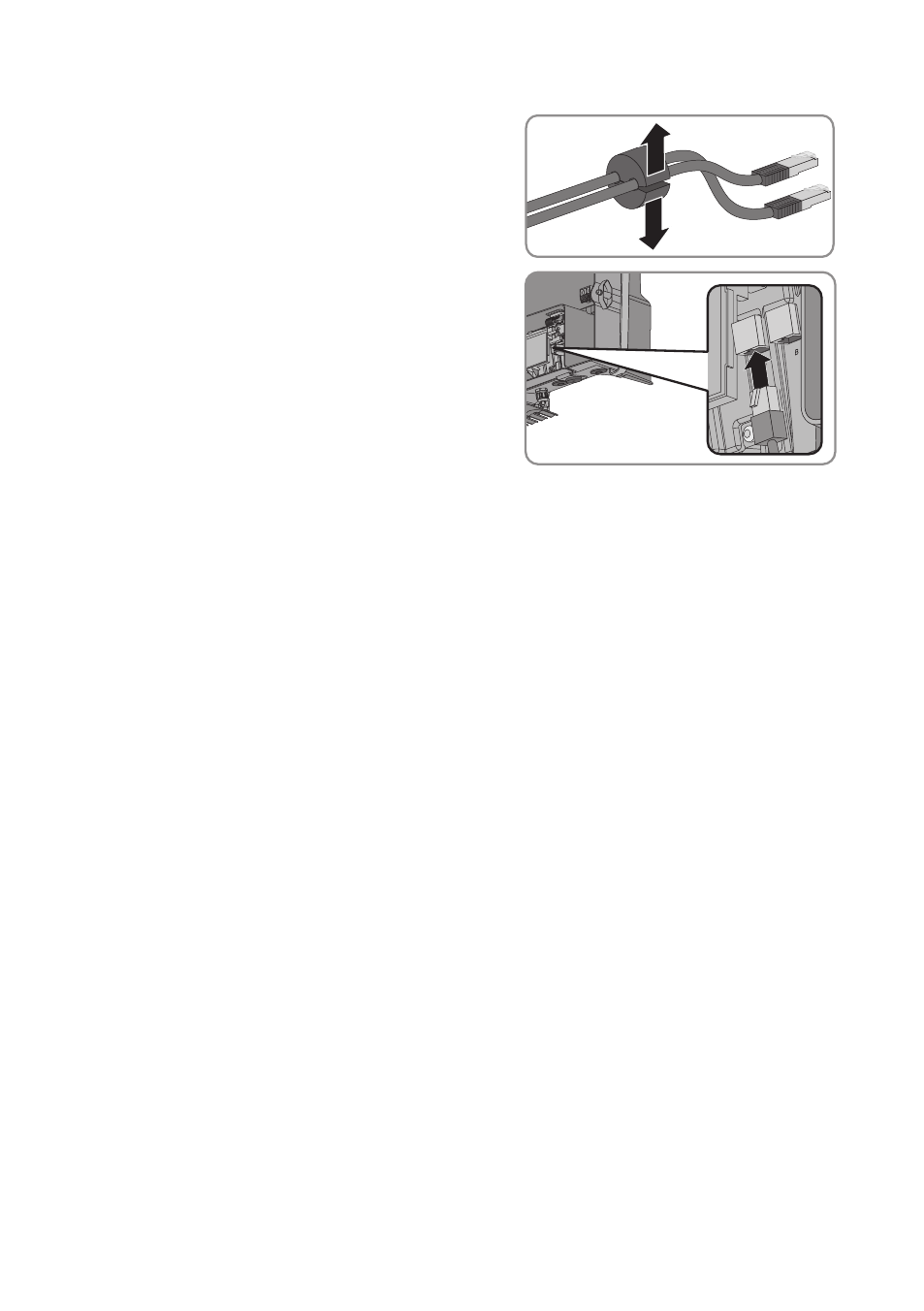

9. Introduzca cada cable de red por una abertura
del manguito protector.
10. Introduzca los cables de red a través del racor
atornillado para cables M32x1,5 en las
hembrillas de red del inversor. Introduzca el
manguito protector en el racor atornillado para
cables presionándolo con fuerza.
11. Inserte los cables de red en las hembrillas de red A y B del inversor. La distribución de los
cables de red en las hembrillas es irrelevante, pues las hembrillas tienen una función
conmutadora.
12. Conecte los extremos de los cables de red al SMA Energy Meter y al rúter/conmutador.
13. Enrosque la tuerca de unión en el racor atornillado para cables.
14. Pliegue hacia abajo la pantalla hasta que encaje.
6.4 Conexión de CC
6.4.1 Requisitos para la conexión de CC
Requisitos de los módulos fotovoltaicos por entrada:
☐ Todos los módulos fotovoltaicos deben ser del mismo tipo.
☐ En todos los strings debe estar conectado el mismo número de módulos fotovoltaicos
conectados en serie.
☐ Todos los módulos fotovoltaicos deben tener la misma orientación.
☐ Todos los módulos fotovoltaicos deben tener la misma inclinación.
☐ Debe respetarse la corriente de entrada máxima por string, que no debe superar la corriente
de paso de los conectadores de enchufe de CC (consulte el capítulo 11 “Datos técnicos”,
página 59).
☐ Deben respetarse los valores límite de la tensión y la corriente de entrada del inversor
(consulte el capítulo 11 “Datos técnicos”, página 59).
☐ En el día estadísticamente más frío, la tensión en vacío del generador fotovoltaico no debe ser
superior a la tensión de entrada máxima del inversor.
