15. Asegúrese de que todos los conductores estén fijos.
16. Enrosque la tuerca de unión en el racor atornillado para cables.
6.2.3 Conexión de toma a tierra adicional
Si en el lugar de montaje es necesaria una toma a tierra adicional o una conexión equipotencial,
debe conectar al inversor una toma a tierra adicional. De esta forma evitará las corrientes de
contacto si falla el conductor de protección de la caja de bornes para el cable de CA.
Requisito del cable:
☐ Sección del cable de puesta a tierra: máximo 10 mm²
Procedimiento:
1. Pele el cable de puesta a tierra. Si utiliza un cable de puesta a tierra con aislamiento doble,
pele el aislamiento exterior 120 mm.

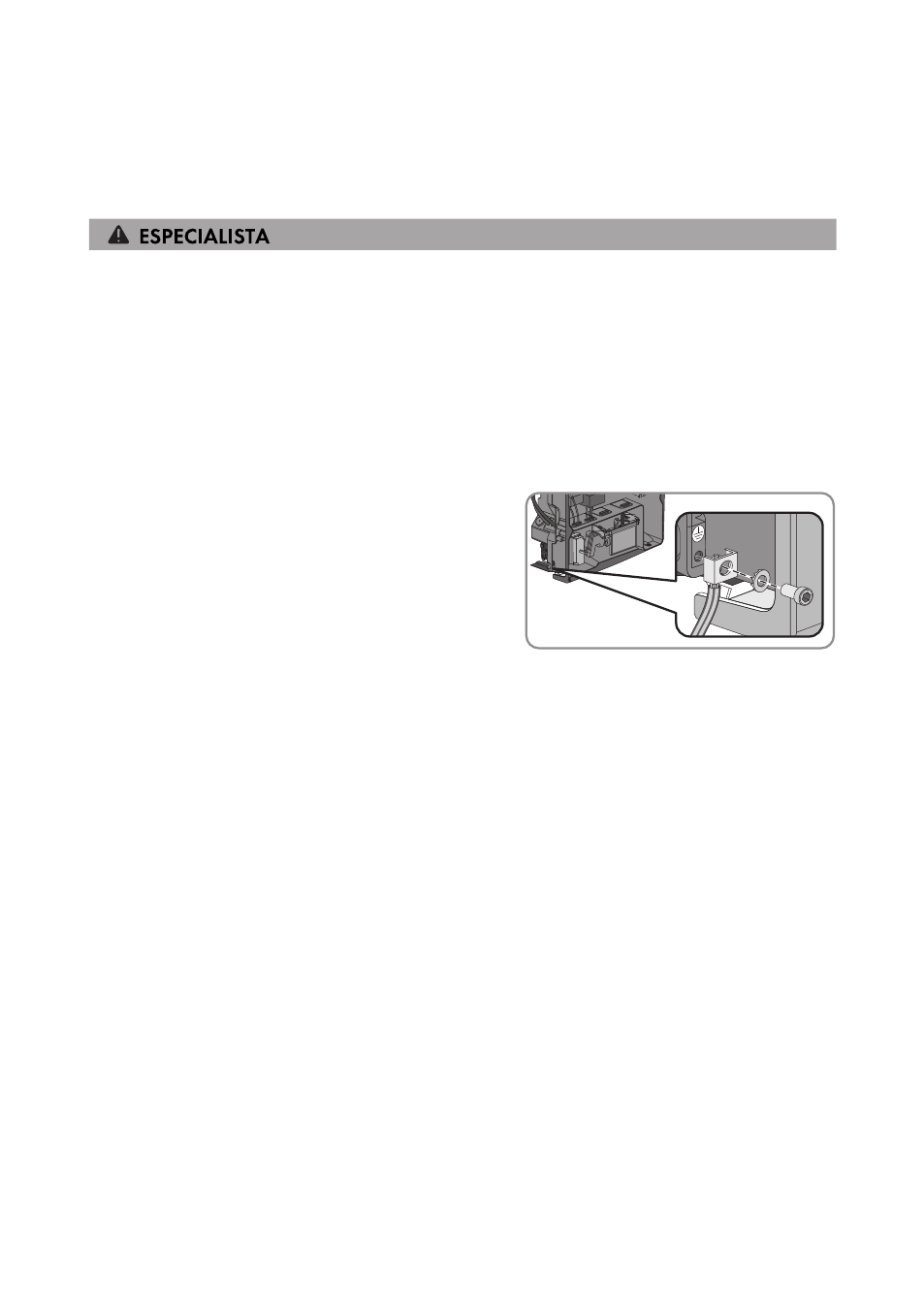

2. Afloje el tornillo con una llave Allen (ancho 5)
hasta que pueda introducir el cable de puesta a
tierra debajo de la abrazadera.
3. Introduzca el cable de puesta a tierra por debajo de la abrazadera. Sitúe el conductor de
protección a la izquierda.
4. Fije la abrazadera con el tornillo y la arandela de cierre (par de apriete: 6 Nm). Los dientes
de la arandela de cierre deben apuntar hacia la abrazadera.
