4. Si está colocada la tapa inferior de la carcasa, afloje todos los tornillos de la tapa con una
llave Allen (ancho 3) y retire la tapa.
5. Para tener más espacio libre para la conexión, desenrosque el tornillo de la pantalla y
pliéguela hacia arriba.
☑ La pantalla encaja.
6. Desenrosque la tuerca de unión del racor atornillado para cables.
7. Si el diámetro exterior del cable está entre 15 mm y 21 mm, extraiga el anillo de junta del
racor atornillado para cables.
8. Lleve la tuerca de unión del racor atornillado para cables sobre el cable de CA e inserte el
cable de CA en el inversor a través del racor atornillado.
9. Pele el cable de CA.
10. Corte 5 mm de L y N.
11. Pele 18 mm de L, N y PE.

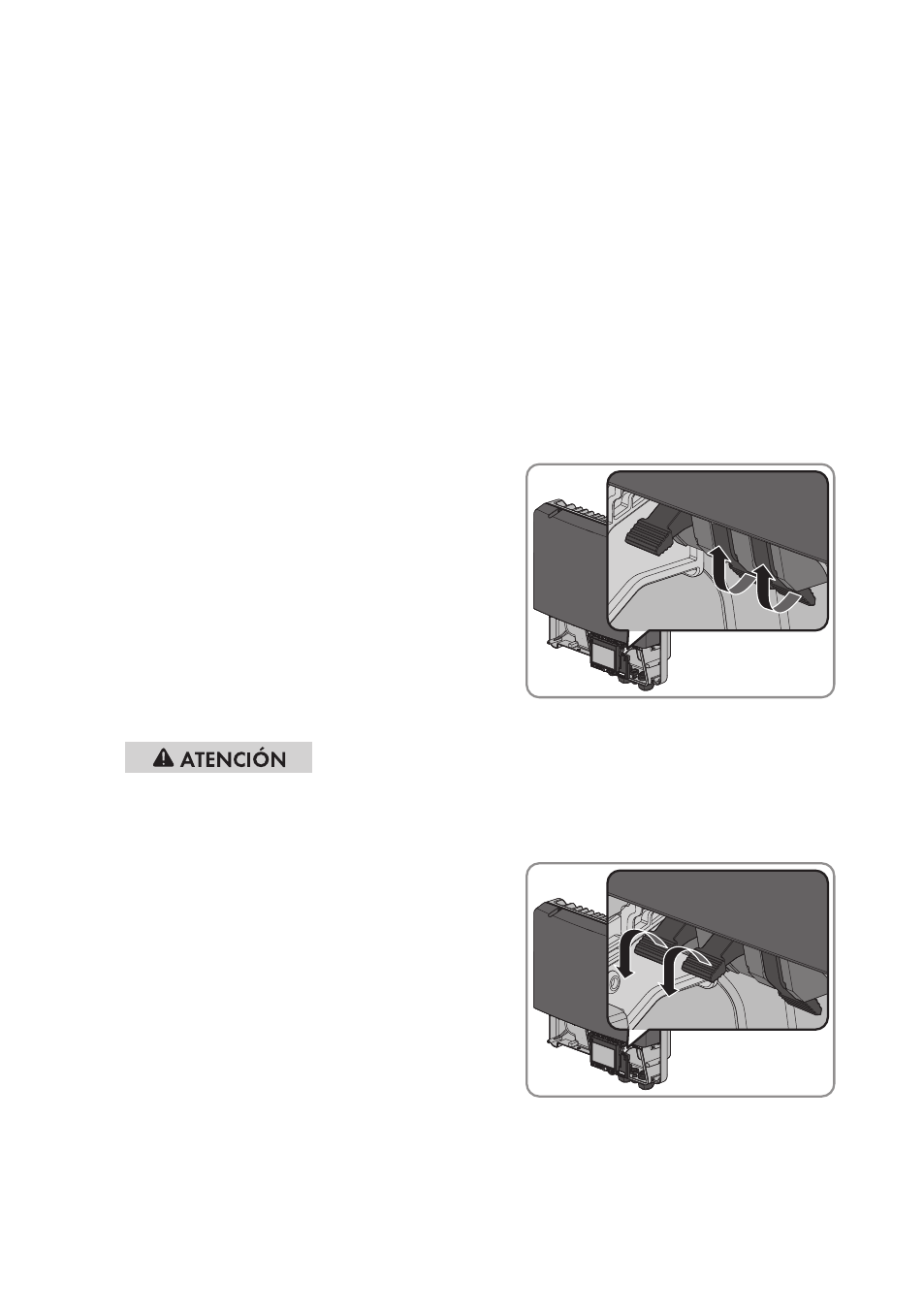

12. Empuje hacia arriba hasta el tope las palancas
de protección de la caja de bornes del cable de
CA.
13. Conecte PE, N y L según la leyenda a la caja de bornes para el cable de CA.
14.
Peligro de aplastamiento de los dedos por cerrarse de golpe las palancas de
protección
Las palancas de protección se cierran de golpe, muy rápidamente y con fuerza.
• Cierre las palancas de protección de la
caja de bornes del cable de CA solo con el
pulgar.
• No agarre la caja de bornes entera del cable de CA.
• No meta los dedos por debajo de las palancas de protección.
15. Asegúrese de que todos los conductores estén fijos.
