Posición
Explicación
E
Pantalla
La pantalla muestra datos de funcionamiento actuales y eventos o fallos (con-
sulte el capítulo 9.2 “Vista general de la pantalla”, página 42).
F
Electronic Solar Switch (ESS)*
El ESS forma junto con los conectadores de enchufe de CC un interruptor-sec-
cionador de CC. Cuando está introducido, el ESS forma una unión conducto-
ra entre el generador fotovoltaico y el inversor. Al retirar el ESS, el circuito de
CC se abre, mientras que, al quitar todos los conectadores de enchufe de
CC, el generador fotovoltaico se desconecta por completo del inversor.
G
Tapa inferior de la carcasa
* Opcional

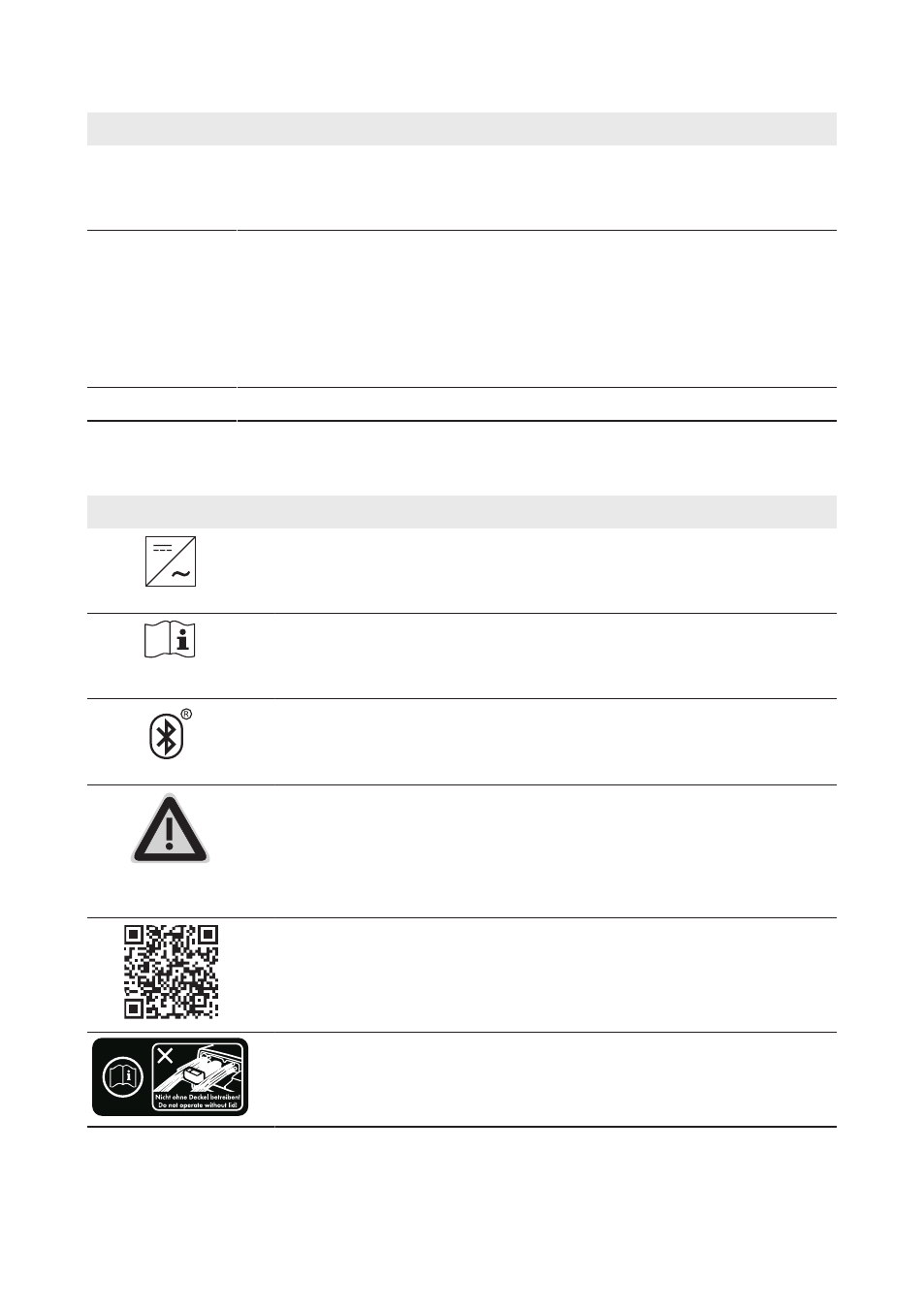

Símbolos del inversor, la placa de características y el ESS
Símbolo
Explicación
Inversor
Junto con el led verde, este símbolo indica el estado de funcionamiento
del inversor.
Tenga en cuenta la documentación
Junto con el led rojo, este símbolo indica un fallo (para solucionarlo, con-
sulte las instrucciones de servicio técnico en ).
BLUETOOTH
Junto con el led azul, este símbolo señaliza que la comunicación por
BLUETOOTH está activa.
Peligro
Este símbolo advierte de que el inversor debe tener una conexión a tierra
adicional si en el lugar de instalación se requiere una toma a tierra adi-
cional o una conexión equipotencial (consulte el capítulo 6.3.3, página
27).
QR Code
Encontrará enlaces a información detallada sobre el inversor en
No está permitido el funcionamiento del inversor sin tapa de la carcasa
inferior. Ponga en funcionamiento el inversor siempre con la tapa de la
carcasa inferior.
