4 Conexión eléctrica
SMA Solar Technology AG
16
MFR-NR-IA-es-21
Instrucciones de instalación

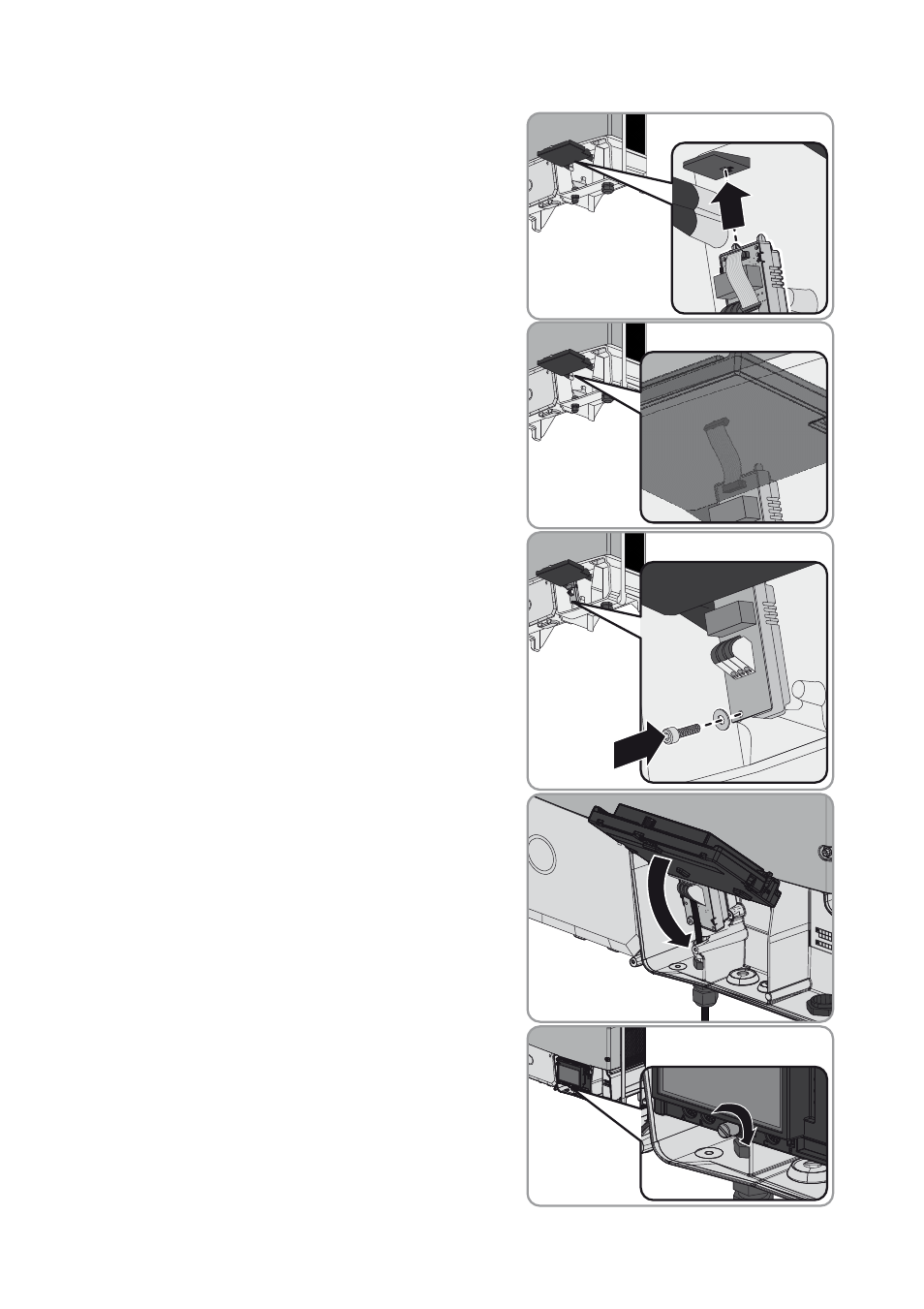

4. Coloque el relé multifunción en el inversor.
Para ello, la llave izquierda del relé multifunción
debe coincidir con el escote del soporte de plástico
del subgrupo de la pantalla.
5. Lleve el cable plano tras el subgrupo de la pantalla
hacia arriba.
6. Fije el relé multifunción con la arandela y el tornillo
cilíndrico (par de apriete: 1,5 Nm). Utilice una
llave Allen (ancho 3).
7. Pliegue hacia abajo el subgrupo de la pantalla.
8. Enrosque el tornillo del subgrupo de la pantalla.
