4 Conexión eléctrica
Instrucciones de instalación
MFR-NR-IA-es-21
13

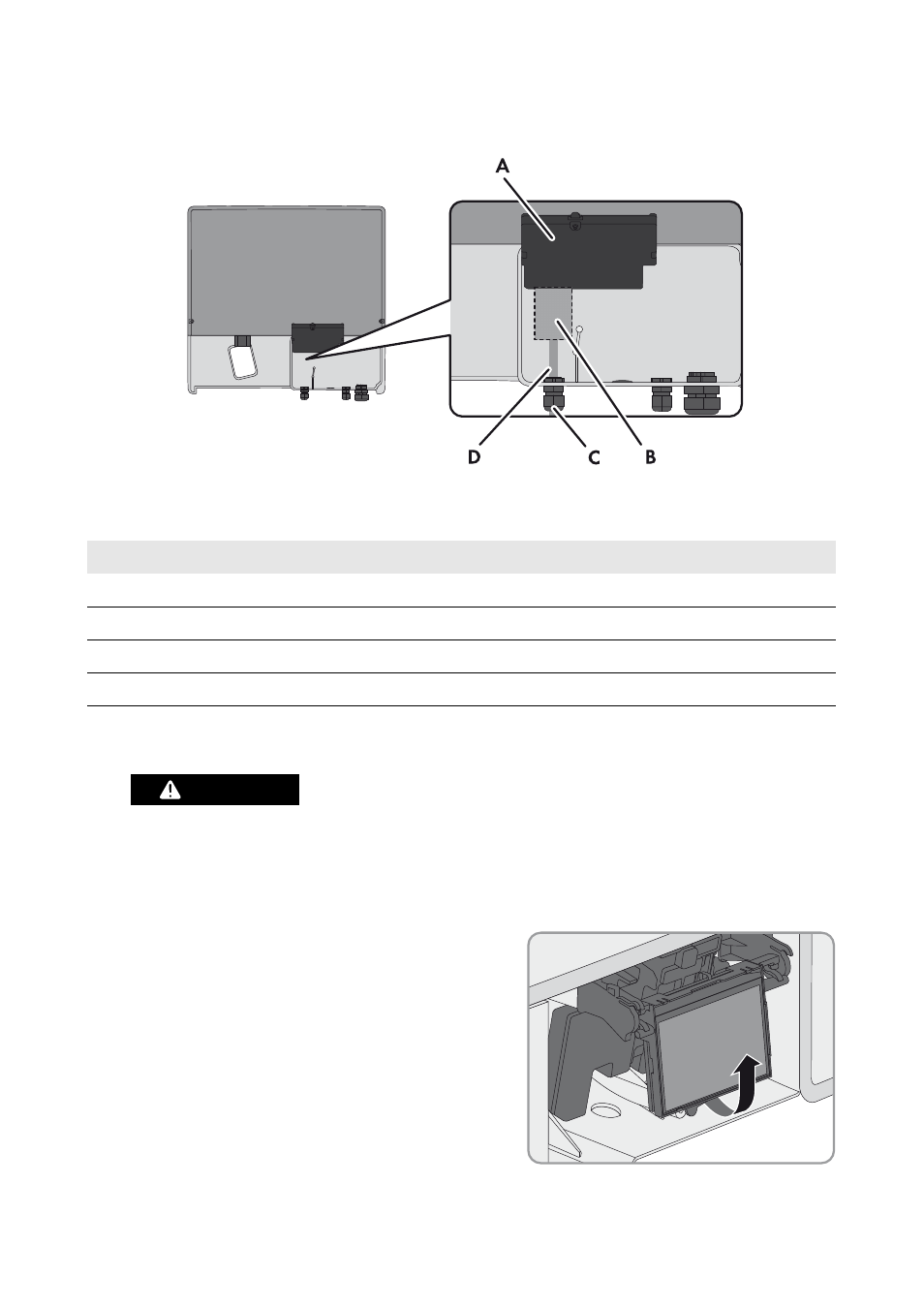

Posición de montaje y recorrido de los cables en Sunny Boy/Windy Boy
Imagen 5: Zona de montaje y recorrido de los cables en Sunny Boy/Windy Boy con la tapa inferior de la
carcasa abierta y con el subgrupo de la pantalla plegado hacia arriba
4.4.2 Montaje del relé multifunción en el Sunny Boy Smart Energy
2. Retire la pantalla:
• Pliegue hacia arriba la pantalla.
Posición
Denominación
A
Subgrupo de la pantalla del inversor
B
Lugar de montaje del relé multifunción
C
Recorrido de los cables para la conexión al relé multifunción
D
Racor atornillado para cables M20x1,5
1.
1&-*(30
Peligro de muerte por altas tensiones en el inversor
• Desconecte el inversor de la tensión y abra la tapa de la carcasa (consulte las
instrucciones del inversor).
