SMA America, LLC

6  Conexión eléctrica

Instrucciones de instalación

CU600-1000US-IA-es-10

31

7. Introduzca 1 manguito en la abertura en la carcasa y fíjelo desde el interior con la

contratuerca.

8. Fije el conducto para cables a la abertura en la carcasa.
9. Cierre las aberturas de salida que no utilice en la parte superior de la Connection Unit con

tapones obturadores de tipo 3R con certificación UL.

10. Vuelva a cerrar las aberturas de entrada que no utilice en la Connection Unit con los tapones

obturadores incorporados de fábrica.

6.4 Conexión de los conductores de protección

La Connection Unit está equipada con 2 bornes para la conexión de los conductores de protección.
Cada borne posee 2 puntos de conexión.

Vista general

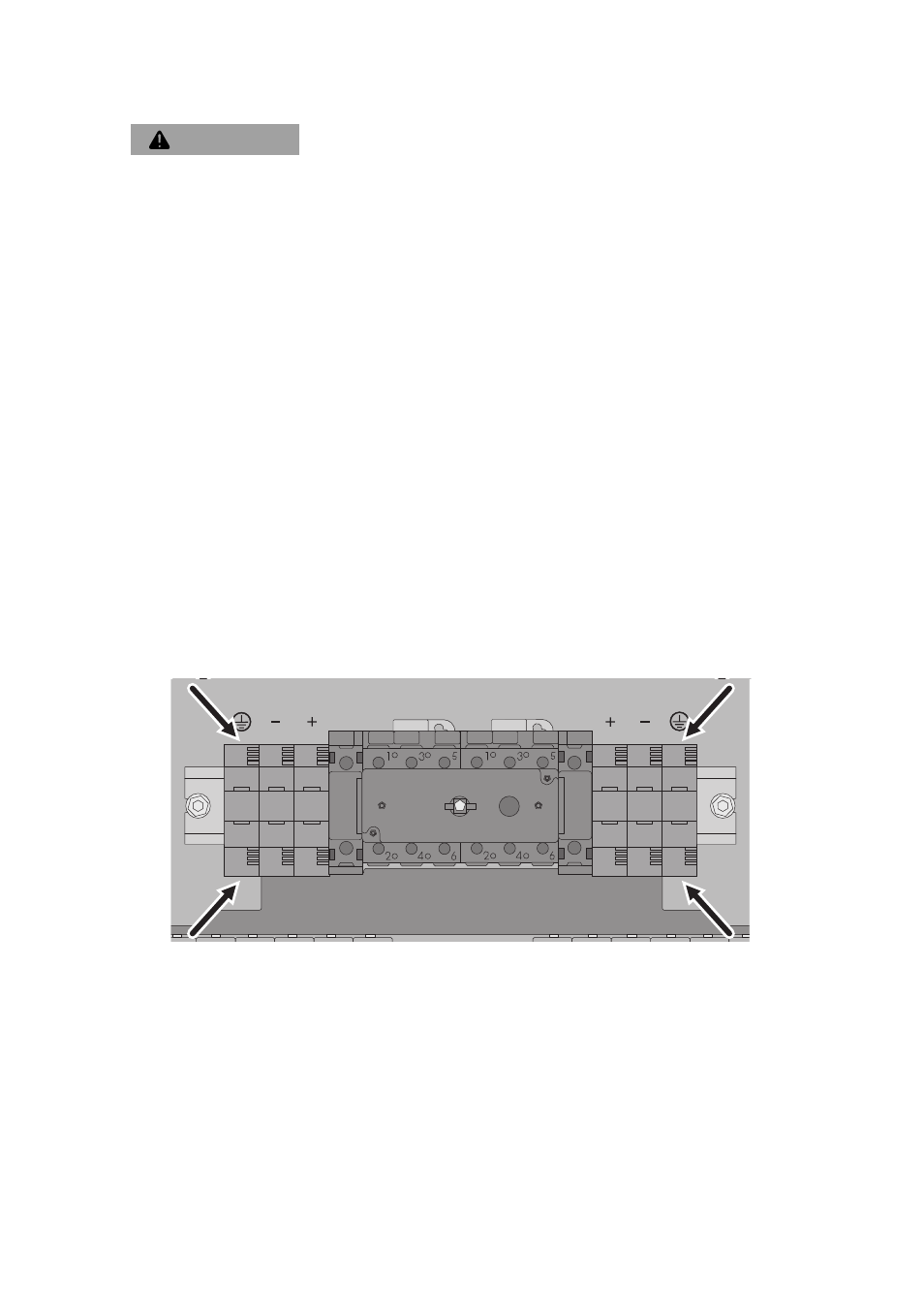

Imagen 12: Bornes para conectar los conductores de protección

Requisitos para el cableado:

☐ El cable debe instalarse de acuerdo con las normas vigentes del lugar y debe estar concebido

para temperaturas de +194°F (+90°C).

☐ Tipo de cable: alambre de cobre
☐ Utilice solamente alambres macizos o gruesos.
☐ Sección del conductor: AWG 8 … AWG 2 (10 mm² … 35 mm²)

6.

"5&/$*“/

Peligro de lesiones al quitar los tapones obturadores

• Para conectar los conductos para cables a las aberturas de entrada de la Connection

Unit, extraiga desde el interior con cuidado 1 tapón obturador por cada conducto para
cables con un objeto romo (p. ej. un mango de destornillador). Preste atención a no
dañar los componentes de la Connection Unit ni el tapón obturador.
