6  Conexión eléctrica

Instrucciones de instalación

CU600-1000US-IA-es-10

27

6.2 Esquema del área de conexión

6.2.1 Aberturas en la carcasa

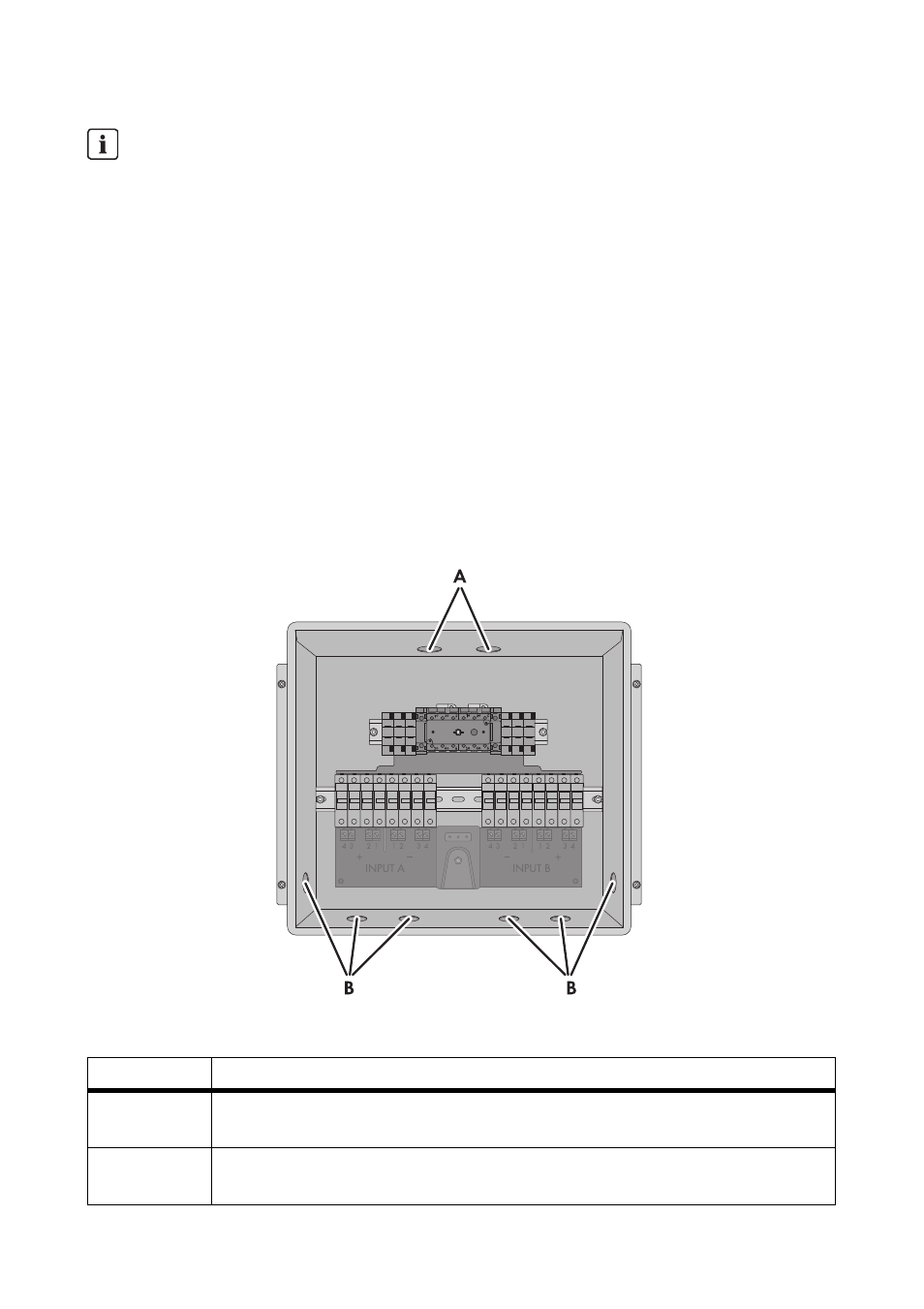

Imagen 9: Aberturas en la carcasa de la Connection Unit

Instalaciones eléctricas

Todas las instalaciones eléctricas deben realizarse conforme a la normativa local vigente y al
código National Electrical Code

®

ANSI/NFPA 70 o según el Canadian Electrical Code

®

CSA C22.1.

• Utilice solamente alambre de cobre (resistente a +194°F (+90°C) para todas las

conexiones de cables de CC. Esto es aplicable a los bornes roscados entre los módulos
fotovoltaicos y la Connection Unit y entre la Connection Unit y el inversor.

• Los circuitos de entrada y salida de CC están aislados de la carcasa. El instalador es el

responsable de la puesta a tierra del sistema de acuerdo con lo dispuesto en la sección
250 del National Electrical Code

®

, ANSI/NFPA 70.

• Asegúrese de no utilizar cables dañados.

Posición

Denominación

A

Abertura de salida en la carcasa para la conexión de los conductos para cables
(diámetro: 1

23

64

in. (34.5 mm) … 1

3

8

in. (34.7 mm))

B

Abertura de entrada en la carcasa con tapón obturador para la conexión de los
conductos para cables (diámetro: 1

3

32

in. (27.8 mm) … 1

7

64

in. (28.0 mm))
