5 Conexión eléctrica SMA Solar Technology AG
16 485BRD-10-IA-es-12 Instrucciones de instalación

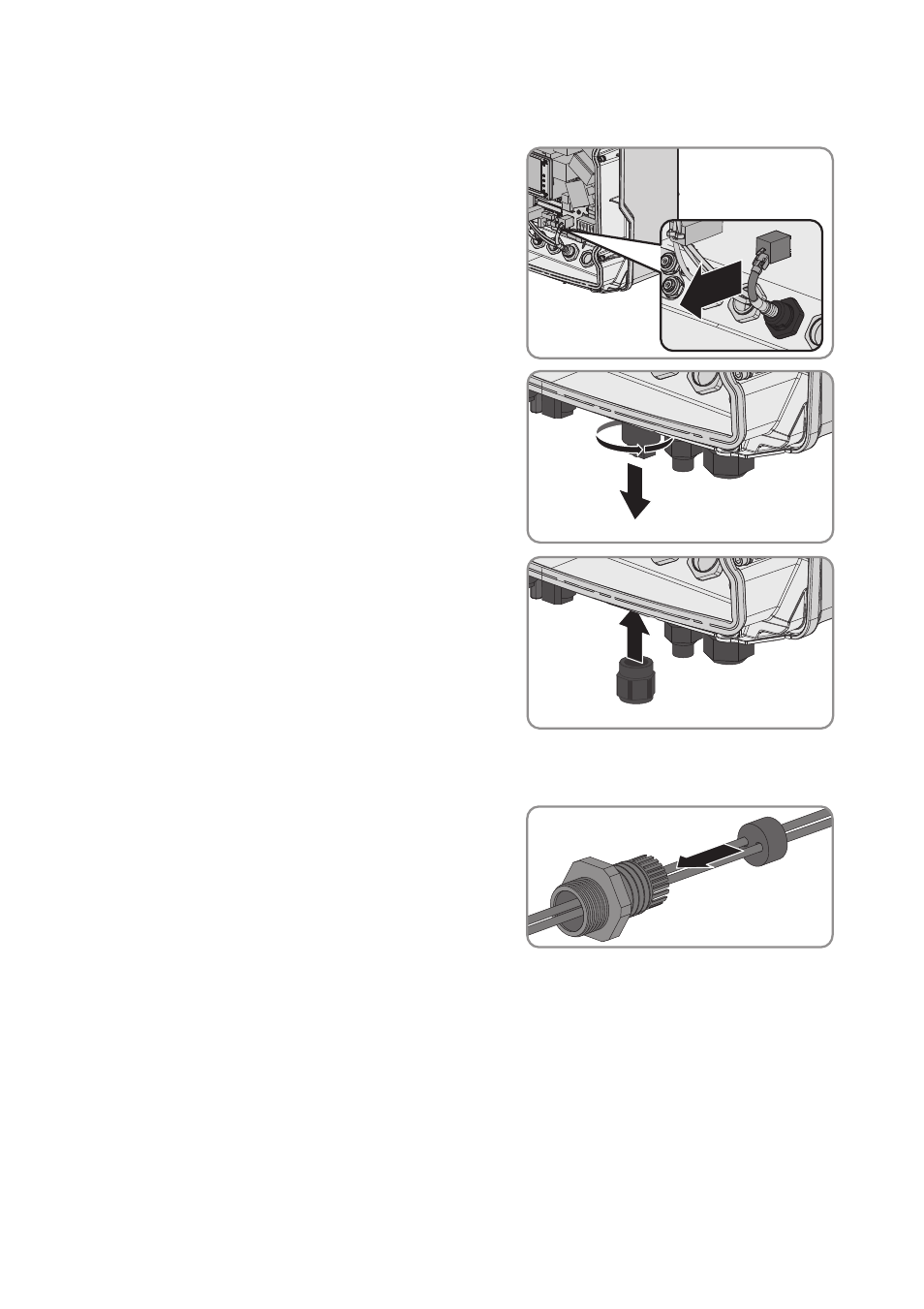

Montaje y preparación del racor atornillado para cables incluido en la entrega
1. Retire el conector de la hembrilla de ethernet.
2. Desenrosque la hembrilla de ethernet de la
abertura en la carcasa.
3. Introduzca el racor atornillado para cables M25
suministrado en la abertura en la carcasa y
apriételo desde el interior con la contratuerca
(par de apriete: 3,5 Nm ± 0,3 Nm).
4. Desenrosque la tuerca de unión del racor atornillado para cables y extraiga el sellador del
racor atornillado.
5. Extraiga el manguito de un solo orificio del racor
atornillado para cables M25 e introduzca los
cables en el manguito de dos orificios incluido en
la entrega.
6. Presione el manguito con el cable dentro del racor atornillado para cables y lleve cada uno de
los cables hasta las hembrillas del módulo de datos 485.
7. Atornille la tuerca de unión al racor atornillado para cables M25.
8. Retire la cubierta de protección del relé multifunción en el interior del inversor. Ya no la
necesitará.
