SMA Solar Technology AG 5 Conexión eléctrica
Instrucciones de instalación 485BRD-10-IA-es-12 13

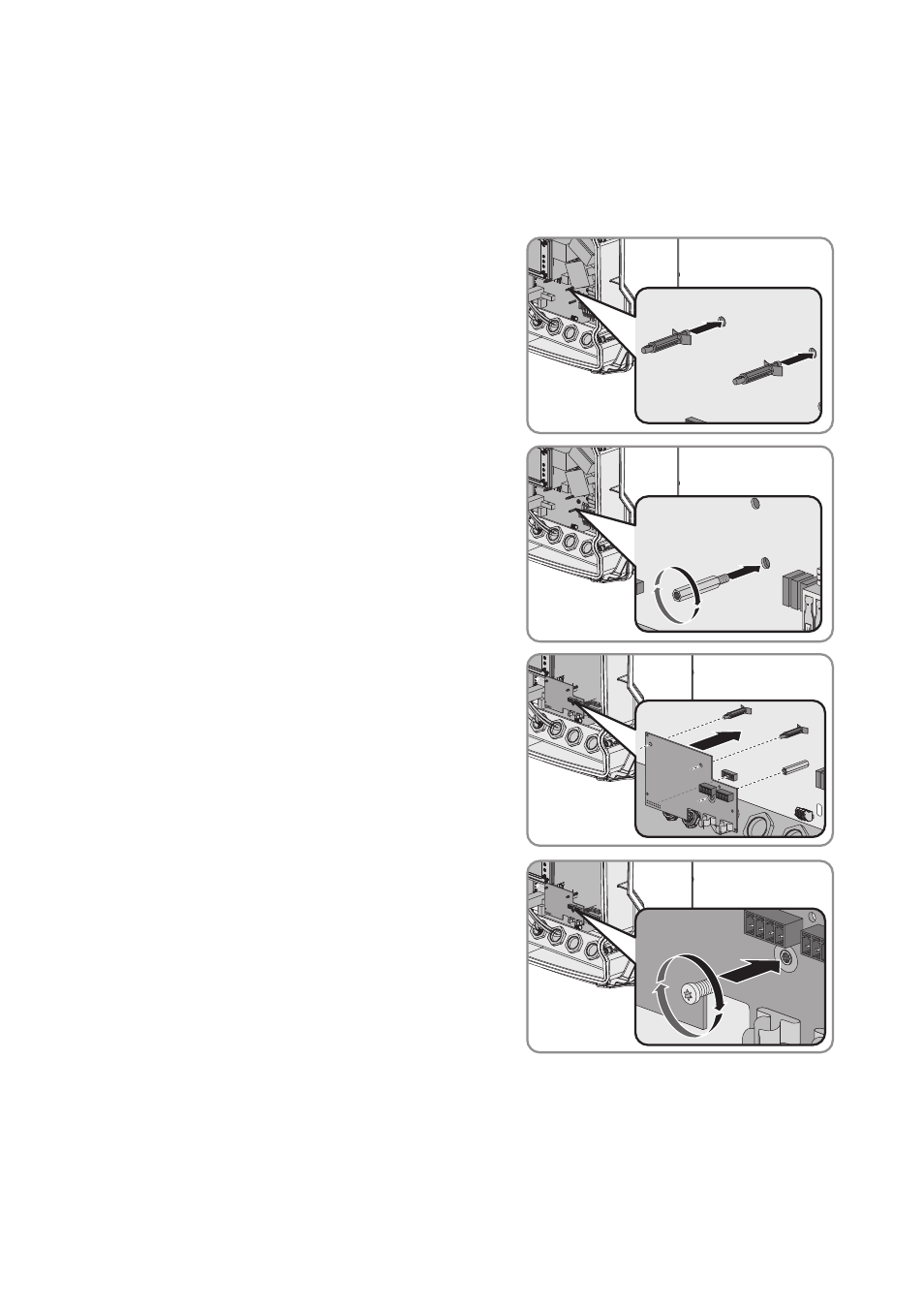

5.3 Montaje del módulo de datos 485 en el inversor
1. Desconecte el inversor de la tensión en los lados de CA y CC y ábralo
(consulte las instrucciones de instalación del inversor).
2. Fije todos los separadores en el inversor:
• Introduzca los separadores de plástico en sus
orificios.
• Enrosque el separador metálico en el racor
atornillado adecuado (par de apriete:
3,5 Nm ± 0,3 Nm).
3. Coloque el módulo en el inversor. Enchufe el
conector de la parte inferior del módulo de datos
485 en la hembrilla e introduzca los separadores
en los orificios del módulo de datos 485.
☑ El módulo de datos 485 encaja de forma
audible.
4. Atornille el módulo de datos 485 con el tornillo
M4x10 y con un destornillador Torx (T 20)
(par de apriete: 3,5 Nm ± 0,3 Nm).
