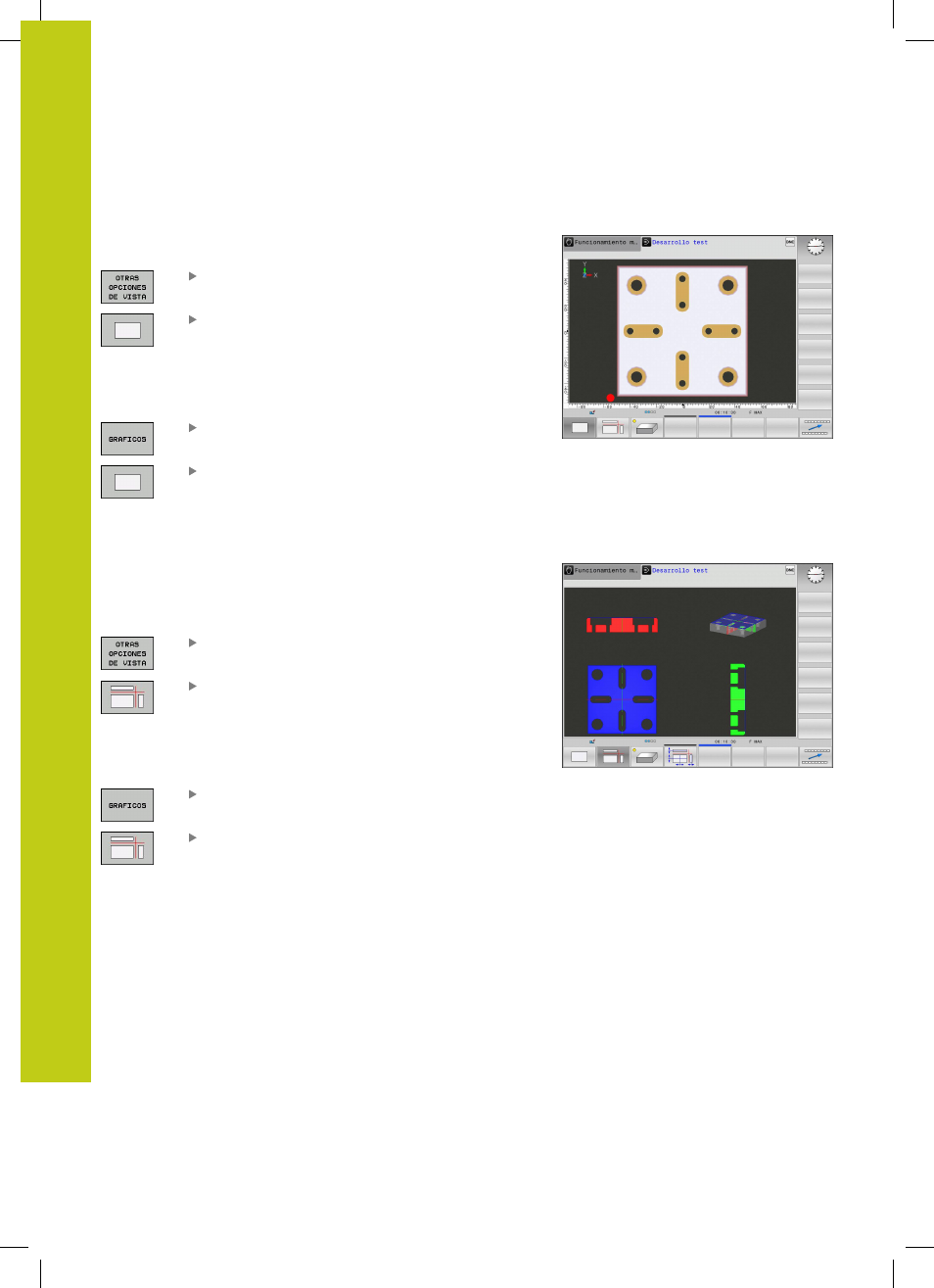

Vista en planta
Seleccionar vista en planta en el modo de funcionamiento
Test del
programa:
Pulsar la Softkey
OTRAS OPCIONES DE VISTA
Pulsar la Softkey vista en planta
Seleccionar la vista en planta en los modos de funcionamiento
Ejecución del programa frase por frase y Ejecución continua del
programa:
Pulsar la Softkey
GRAFICOS
Pulsar la Softkey vista en planta
Representación en 3 planos
La representación muestra tres planos de corte y un modelo 3D,
similar a un dibujo técnico.
Seleccionar la representación en 3 planos en el modo de
funcionamiento
Test del programa:
Pulsar la Softkey
OTRAS OPCIONES DE VISTA
Pulsar la Softkey representación en 3 planos
Seleccionar la representación en 3 planos en los modos de
funcionamiento
Ejecución del programa frase por frase y
Ejecución continua del programa:
Pulsar la Softkey
OTRAS OPCIONES DE VISTA
Pulsar la Softkey representación en 3 planos
