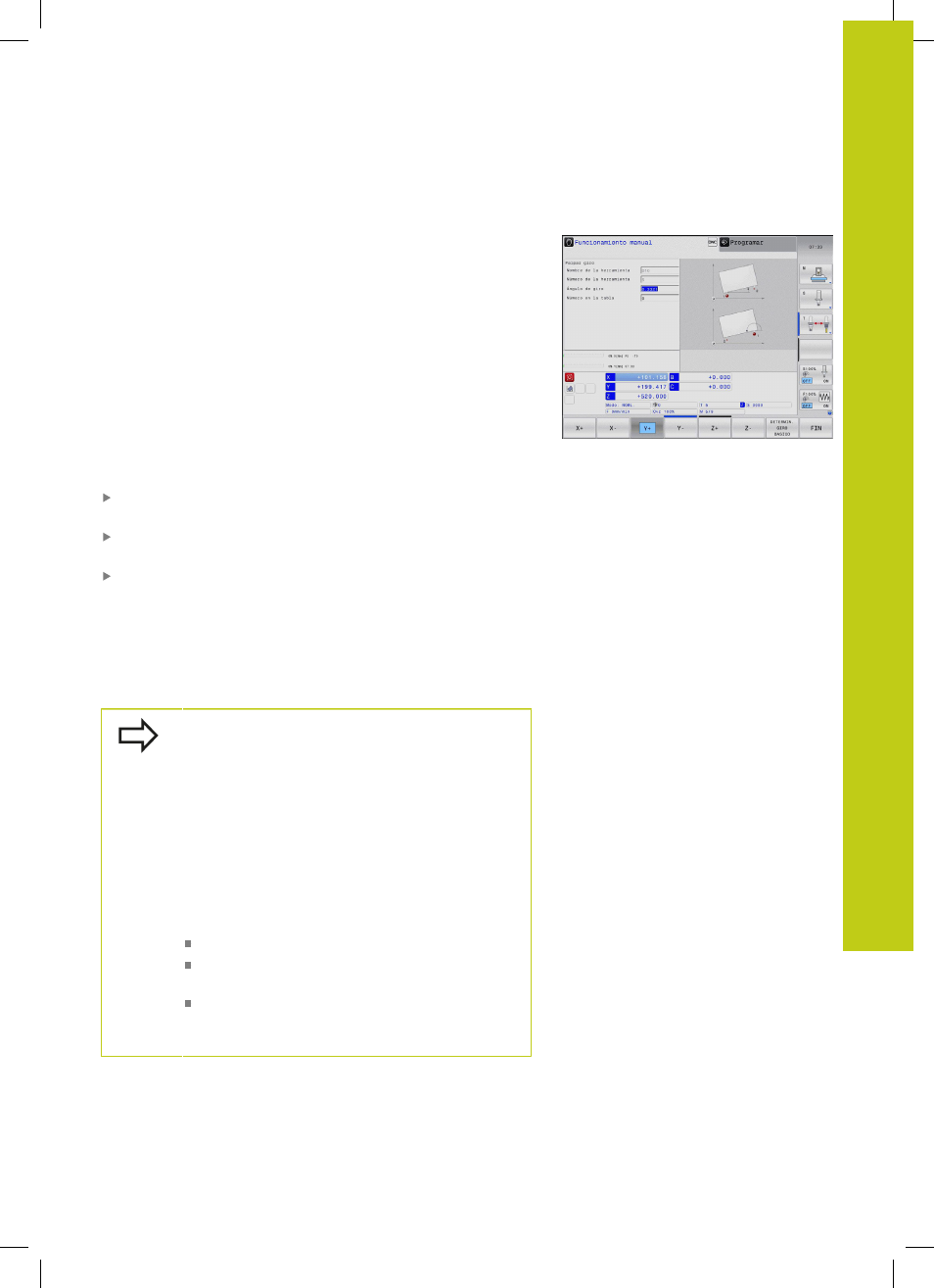

Compensar la posición oblicua de la pieza con palpador 3D (opción
#17)
14.9
14
TNC 620 | Modo de empleo Programación DIN/ISO | 4/2015
481
Visualización del giro básico
Si selecciona la función
PALPAR ROT, el TNC indica el ángulo activo
del giro básico en el diálogo
Ángulo de giro. Además, el ángulo
de giro se visualiza asimismo en la indicación de estados adicional
(
ESTADO POS.).
Siempre que el TNC desplace los ejes de la máquina según el giro
básico, en la visualización del estado se ilumina un símbolo para
dicho giro básico.
Anulación del giro básico
Seleccionar la función de palpación: Pulsar la Softkey
PALPAR
ROT
Introducir el ángulo de giro "0", aceptar con la softkey
FIJAR
GIRO BÁSICO
Finalizar la función de palpación: pulsar la tecla softkey
Determinar el giro básico 3D
Mediante palpación de 3 posiciones se puede determinar la
posición oblicua de una superficie inclinada cualquiera. Con la
función
Palpar plano se determina dicha posición oblicua y se
memoriza como giro básico 3D en la tabla de presets.
Tener en cuenta al seleccionar los puntos de
palpación
EL orden secuencial y la posición de los puntos
de palpación determinan como el TNC calcula la
alineación de los planos.
Mediante los dos primeros puntos se determina la
alineación del eje principal. Definir el segundo punto
en la dirección positiva del eje principal deseado.
La posición del tercer punto determina la dirección
del eje auxiliar y del eje de la herramienta. Definir
el tercer punto en el eje Y positivo del sistema de
coordenadas de la pieza deseado.
1: punto: está sobre el eje principal
2. punto: está sobre el eje principal, en dirección
positiva desde el primer punto
3. punto: está sobre el eje auxiliar, en dirección
positiva del sistema de coordenadas de la pieza
deseado
Con la introducción opcional de un ángulo de referencia se puede
definir la alineación nominal del plano palpado.
