Programación: Programar contornos
6.3 Aproximación y salida del contorno
6
190
TNC 620 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 1/2014

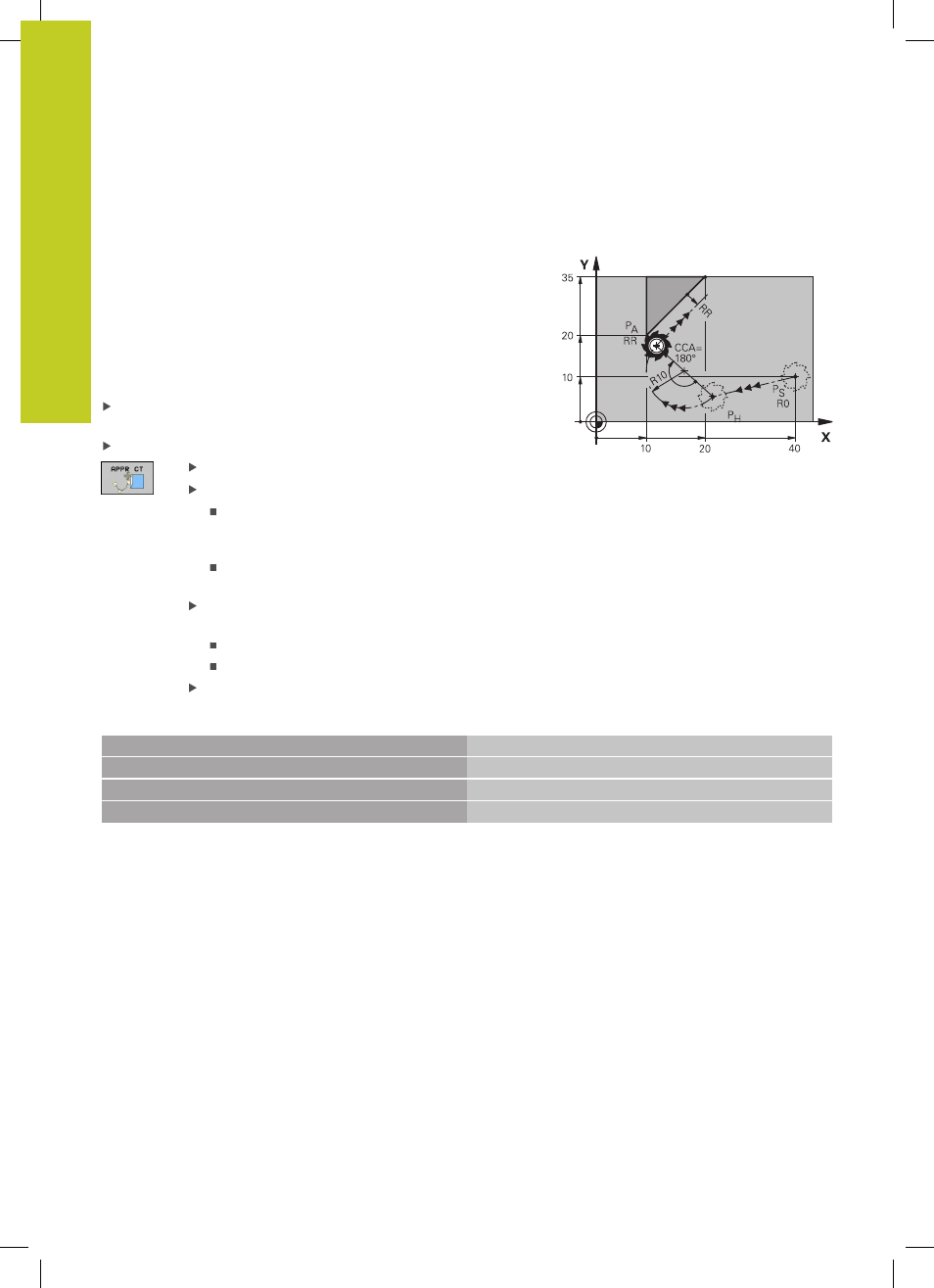

Aproximación según una trayectoria circular tangente:
APPR CT
El TNC desplaza la herramienta según una recta desde el punto
de partida P
S
a un punto auxiliar P
H
. Desde allí se aproxima según
una trayectoria circular tangente al primer tramo del contorno y al
primer punto del contorno P
A
.
La trayectoria circular de P
H
a P
A
se determina a través del radio
R y el ángulo del punto medio CCA. El sentido de giro de la
trayectoria circular está indicado por el recorrido del primer tramo
del contorno.
Cualquier tipo de trayectoria: Aproximación al punto de partida
P
S
Abrir el diálogo con la tecla APPR/DEP y la softkey APPR CT :
Coordenadas del primer punto de contorno P
A
Radio R de la trayectoria circular
Aproximación por el lado de la pieza definido
mediante la corrección de radio: Introducir R
positivo
Aproximación desde un lateral de la pieza:
Introducir R negativo
Ángulo del punto central CCA de la trayectoria
circular
CCA solo se introduce positivo
Valor de introducción máximo 360°
Corrección de radio RR/RL para el mecanizado
Ejemplo de frases NC
7 L X+40 Y+10 R0 FMAX M3
Aproximación a PS sin corrección de radio
8 APPR CT X+10 Y+20 Z-10 CCA180 R+10 RR F100 PA con corrección de radio. RR, radio R=10
9 L X+20 Y+35
Punto final del primer elemento de contorno
10 L ... Siguiente elemento de contorno
