6.2 Nociones básicas sobr

e las funciones de tr

a

y

e

ct

or

ia

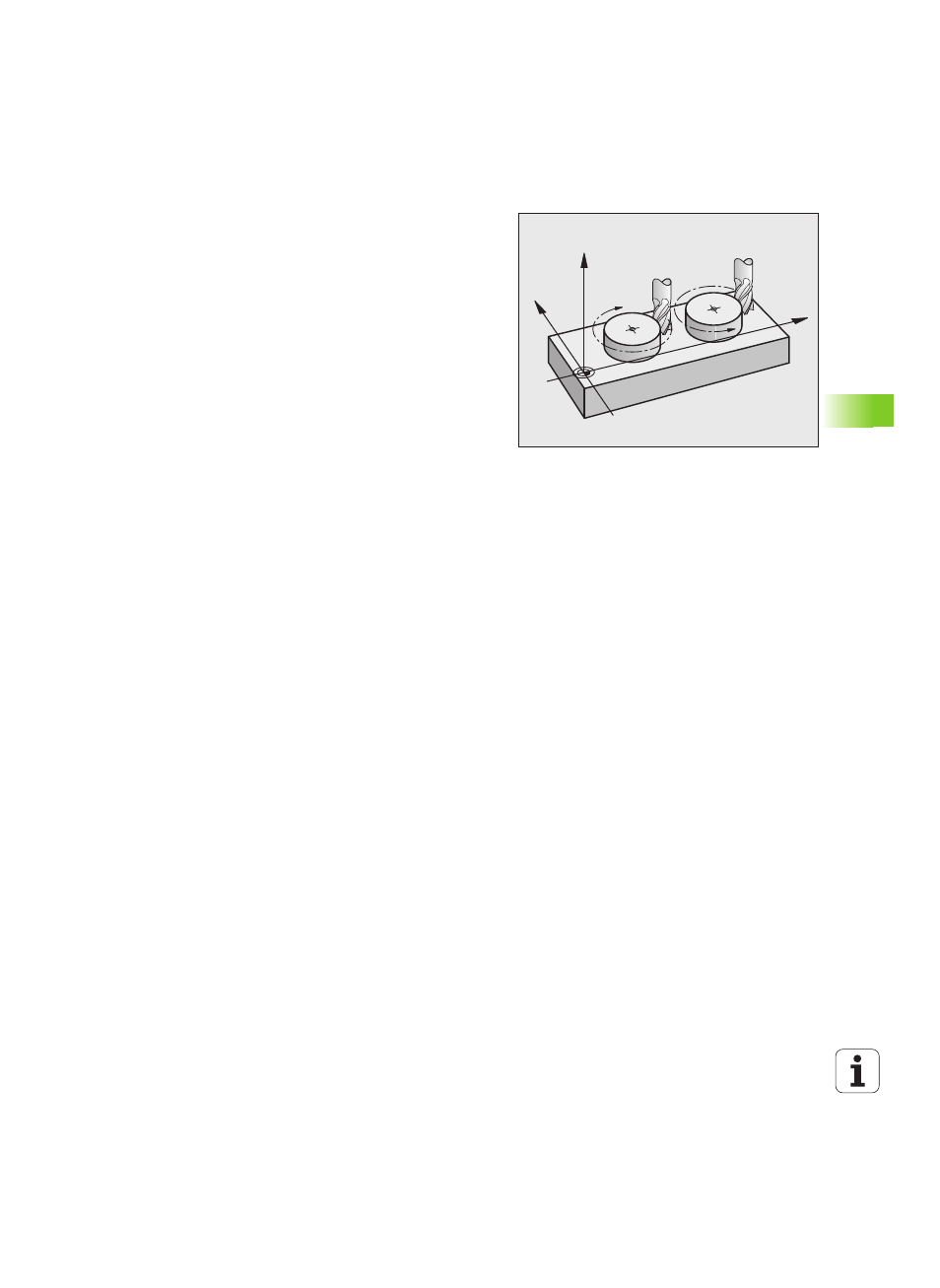

Sentido de giro DR en movimientos circulares

Para los movimientos circulares sin paso tangencial a otros elementos
del contorno se introduce el sentido de giro como sigue:

Giro en sentido horario: G02/G12
Giro en sentido antihorario: G03/G13

Corrección de radio

La corrección de radio debe estar en la frase en la cual se realiza la
aproximación al primer tramo del contorno. La corrección de radio no
se debe activar en la frase para una trayectoria circular. Dicha
corrección se programa antes en una frase lineal (véase "Trayectorias
- coordenadas cartesianas" en pág. 214
) .

Posicionamiento previo

Al principio de un programa de mecanizado la herramienta se
posiciona de forma que no se dañe la herramienta o la pieza.

G02/G12

G03/G13
