Funcionamiento manual y ajuste

14.2 Desplazamient

o

de los ejes de la máquina

Display del volante

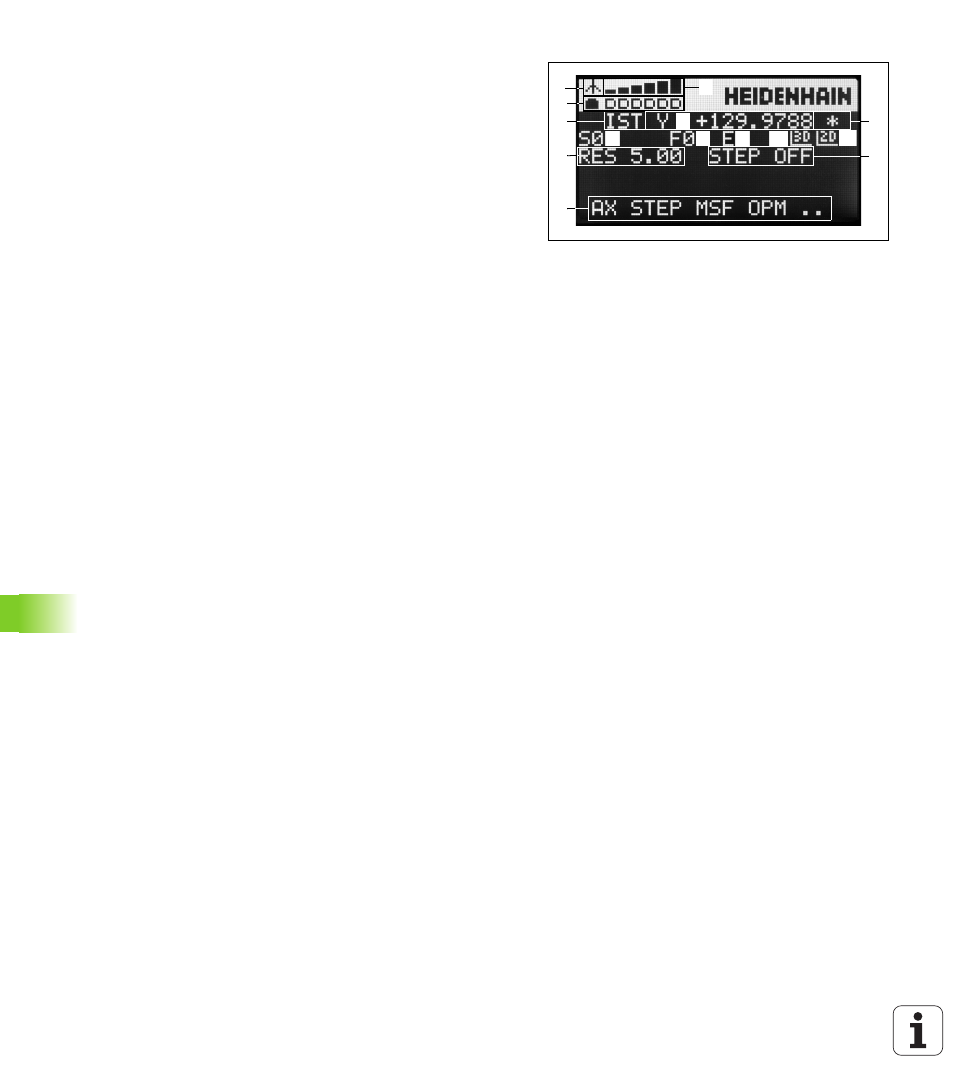

El display del volante (véase la imagen) consiste en una línea de
encabezamiento y 6 líneas de estado en el que TNC muestra
diferentes datos:

1

3

12

2

8

4

5

7

6

9

9

2

11

10

10

2

5

13

14

1

Sólo para el volante portátil por radio HR 550 FS:
Indicación si el volante se encuentra en la Docking-Station o se
encuentra en uso por radio

2

Sólo para el volante portátil por radio HR 550 FS:
Indicación de la intensidad de campo, 6 barras = potencia de
campo máx.

3

Sólo para el volante portátil por radio HR 550 FS:
Estado de carga de la batería, 6 barras = estado de carga máx.
Durante la carga, una barra se mueve de izquierda a derecha

4

IST

: tipo de la indicación de posición

5

Y+129.9788

: posición del eje seleccionado

6

*

: STIB (control activo); ejecución del programa iniciado o eje en

movimiento

7

S0

: velocidad actual del cabezal

8

F0

: avance actual con el que se desplazará el eje seleccionado

9

E

: existe un aviso de error

10

3D

: la función Inclinación del plano de mecanizado está activada

11

2D

: la función Giro básico está activada

12

RES 5.0

: resolución del volante activada. Recorrido en

mm/revolución (º/Giro de los ejes de giro) que recorre el eje
seleccionado en un giro de volante

13

STEP ON

ó OFF: posicionamiento paso a paso activo o inactivo. En

una función activada, el TNC muestra adicionalmente el paso de
desplazamiento activo

14

Carátula de softkeys: selección de diversas funciones,
descripción en las siguientes secciones
