HEIDENHAIN iTNC 530 345
1
1
.2 Monit
o
ri
zación dinámica de
colisiones (opción de sof
tw
a
re
)
Monitorización de colisiones en los modos de
funcionamiento Manuales
El TNC detiene un movimiento en los modos de funcionamiento
Manual
o Volante el., cuando dos objetos monotorizados ante
colisión no alcanzan una distancia entre ellos de 3 a 5 mm. En este
caso el TNC visualiza un aviso de error, en los que se cita a los dos
cuerpos causantes de la colisión.
Si se ha seleccionado la disposición de la pantalla de tal manera que
se puedan representar a la izquierda las posiciones y a la derecha los
cuerpos de colisión, el TNC en este caso colorea de rojo
adicionalmente los cuerpos que van a colisionar.

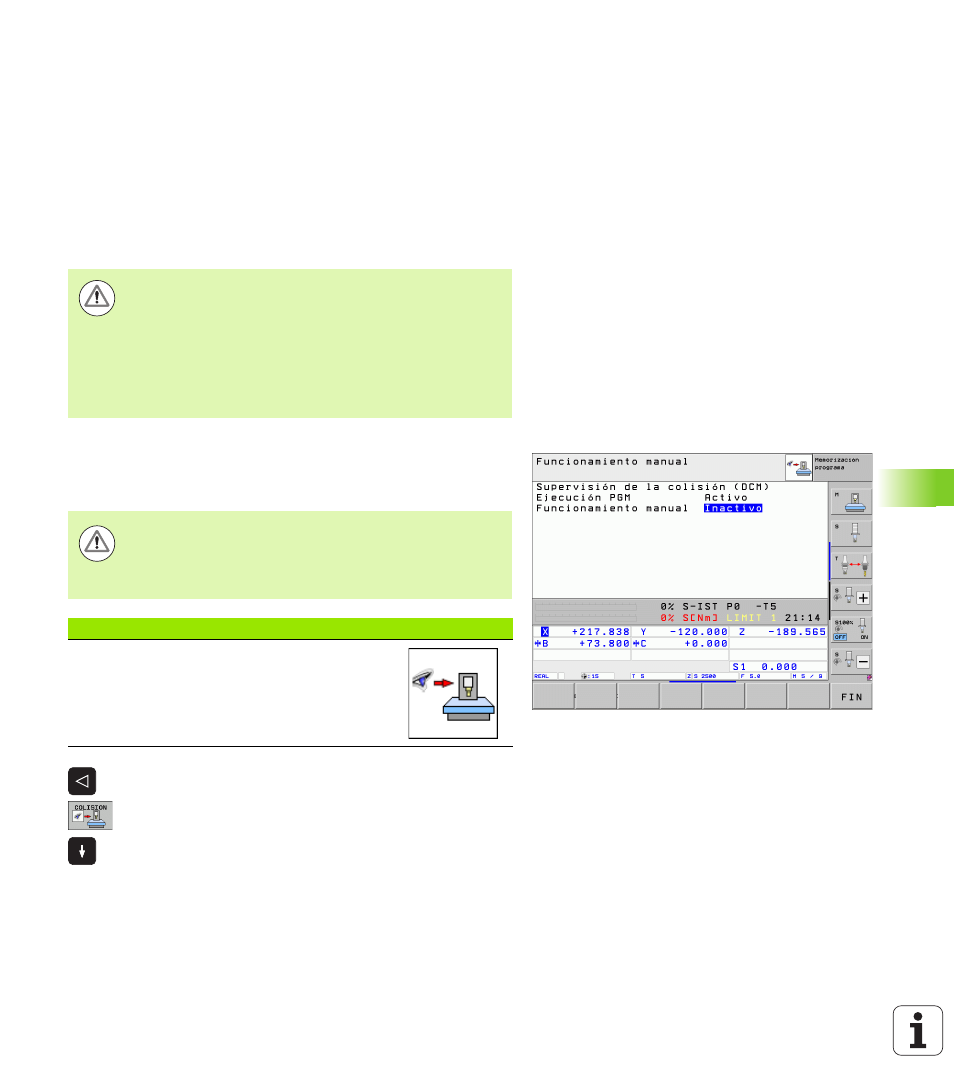

Desactivar la monotorización de colisiones
Si por motivos de espacio debe restringirse la distancia entre dos
objetos monotorizados ante colisión debe ser desactivada la
monotorización de colisiones.
U Si es necesario, conmutar la caratula de softkeys
U Seleccionar el menú para desactivar la monitorización
de colisiones
U Seleccionar el punto de menú Funcionamiento manual
U Desactivar la monitorización de colisiones: pulsar la
tecla ENT, el símbolo para la monitorización de
colisiones en la fila de modos de funcionamiento
parpadea
U Desplazar los ejes manualmente, prestar atención a la dirección de
desplazamiento
U Volver a activar la monitorización de colisiones: pulsar la tecla ENT
Después de visualizar el aviso de colisión sólo es aun
posible un movimiento de la máquina con la tecla de
dirección o con el volante, cuando el movimiento aumenta
la distancia de los cuerpos de colisión, por ejemplo,
pulsando la tecla de dirección de eje contraria.
Los movimientos que aumentan o mantienen la distancia
sólo están permitidos mientras siga activa la
monotorización de colisiones.
¡Peligro de colisión!
Si se ha desactivado la monitorización de colisiones, el
símbolo para la monitorización de colisiones parpadea en
la fila de modos de funcionamiento (ver siguiente tabla).
Función Símbolo
Símbolo que parpadea en la fila de modos de
funcionamiento cuando la monitorización de
colisiones no está activa.
