Utilizar FixtureWizard
FixtureWizard, generalmente, se controla con el ratón. Arrastrando las
líneas divisoras se puede ajustar la distribución de la pantalla de tal
manera que el TNC presenta Parámetro, Imagen auxiliar y Gráfico
3D
en el tamaña de su preferencia.
La presentación del Gráfico 3D se puede cambiar de la siguiente
forma:
„ Ampliar/reducir modelo:
Girando la rueda del ratón se puede ampliar o reducir el modelo
„ Mover modelo:
Se puede mover el modelo apretando la rueda del ratón y
moviendo al mismo tiempo el ratón
„ Girar modelo:
Se puede girar el modelo apretando la tecla derecha del ratón y
moviendo al mismo tiempo el ratón

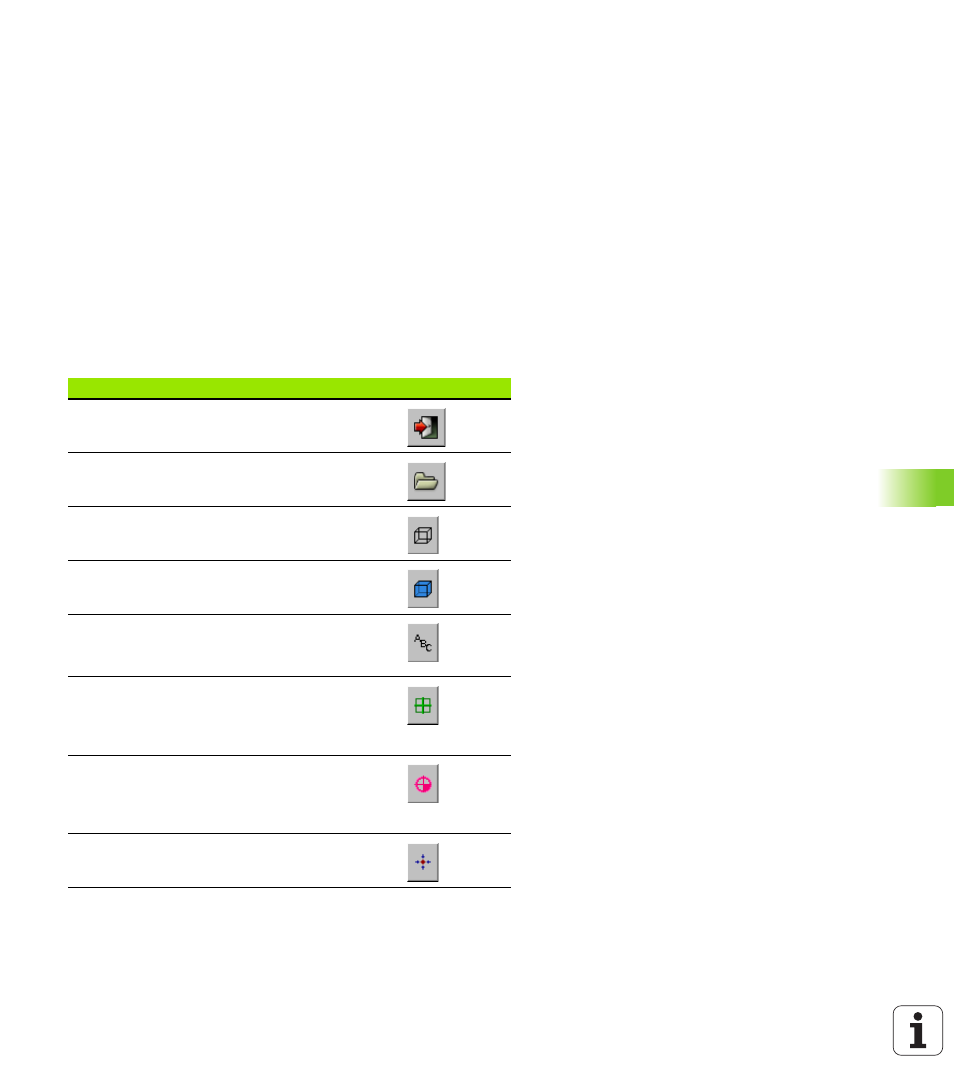

Además, se dispone de íconos que haciendo clic sobre ello realizan las
siguientes funciones:
Función Icono
Terminar FixtureWizard
Seleccionar plantilla para medios de sujeción
(ficheros con la extención CFT
Conmutar entre gráfico tipo líneas y vista de
volumen
Conmutar entre vista de volumen y vista
transparente
Mostrar/ocultar las denominaciones de los
cuerpos de colisión definidos en el medio de
sujeción
Mostrar/ocultar las denominaciones de los
puntos de comprobación definidos en el medio
de sujeción (ninguna función en el
ToolHolderWizard)
Mostrar/ocultar las denominaciones de los
puntos de medición definidos en el medio de
sujeción (ninguna función en el
ToolHolderWizard)
Restaurar la posición inicial de la vista 3-D
