Programación: Programar contornos
6.4 Movimientos de trayectoria - coordenadas cartesianas
6
182
TNC 320 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 1/2014
6.4 Movimientos de trayectoria -
coordenadas cartesianas

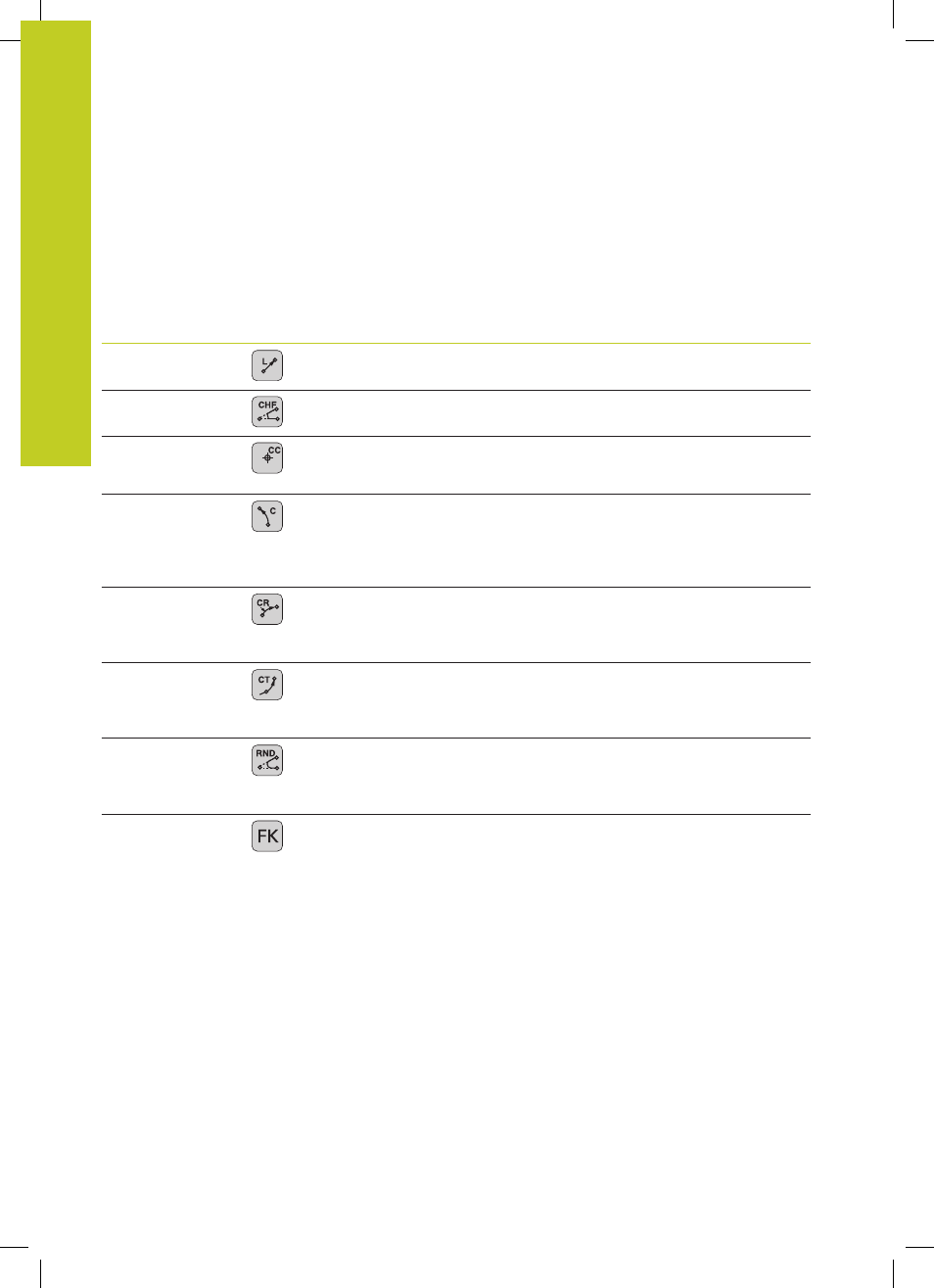

Resumen de los tipos de trayectoria
Función Tecla de función
de trayectoria Movimiento de la
herramienta Introducciones
precisas Página
Recta L
en inglés: Line
Recta Coordenadas del punto
final de la recta
183
Chaflán: CHF
inglés: CH am F er
Chaflán entre dos
rectas
Longitud del chaflán 184
Centro círculo CC ;
inglés: Circle
Center
Ninguno Coordenadas del punto
central del círculo o polo
186
Arco circular C
inglés: C ircle
Trayectoria circular
alrededor del punto
central del círculo CC, al
punto final del arco de
círculo
Coordenadas del punto
final del círculo, sentido
de giro
187
Arco circular CR
inglés.: C ircle by
R adius
Trayectoria circular con
radio determinado
Coordenadas del punto
final del círculo, radio
del círculo, sentido de
giro
188
Arco circular CT
inglés: C ircle
T angential
Trayectoria circular
tangente al tramo
anterior y posterior del
contorno
Coordenadas del punto
final del círculo
190
Redondeo de
esquinas RND
inglés: R ou ND ing
of Corner
Trayectoria circular
tangente al tramo
anterior y posterior del
contorno
Radio de la esquina R 185
Programación libre
de contornos FK
Recta o trayectoria
circular unida
libremente al elemento
anterior del contorno
ver "Movimientos
de trayectoria–
Programación libre
del contorno FK ",
Página 201
205
